PM9A1 512GB Reivew Update (*Z590) ③ IOMeter Seq, 4k Write Test.. Z590 + RS3에서 현격한 성능 향상 관찰됨!!

728x90
반응형

새로운 PCIe4.0 NVMe 벤치시스템 : Z590, i5-11600K

벤치용 OS 버전 결정을 위한.. Win10 RS3 vs Win10 21H1 비교 Test











* 이번에는 "SLC버퍼의 최대 쓰기 속도" 관점에서...

PM9A1 512GB에 대한.. IOMeter Seq, 4k Wrtie Test결과를 공유해 보도록 하겠습니다.









ㅁ Test System

    - 시스템 : ASUS TUF Z590-Plus, i5-11600K, RAM 16GB

    - OS : Win10 RS3 vs Win10 21H1

    - 바이오스 최적화 사항은?? C-State Disable, VMX Enable만 설정하였으며,

      기타 여러 설정 사항 들은 손대지 않고 노오버 표준셋팅상태로 설정되어 있습니다.

      * 윈도우 및 좀 더 자세한 최적화 사항은?? 마담의 "SSD 벤치마크 최적화 가이드"를 참고해 주세요.







ㅁ IOMeter Write Test에서는?? "8GB Span", "SLC 버퍼의 최대 쓰기 성능"을 확인합니다.

   - 느린 TLC/QLC 쓰기속도 증폭을 위한 SLC버퍼의 속도 또한 이득입니다.

   - 디스크의 쓰기성능은?? 최대속도, SLC버퍼의 크기, 최저속도만 확인해 놓으면~ 실사용상 충분하기 때문에..

     해당 IOMeter Write Test에서는?? 8GB Span!! SLC버퍼의 최대 속도 관점에서만 접근합니다.

     (* SLC버퍼의 크기가 8GB보다 작은 제품의 경우는 상대적으로 저평가 될 수 있음은 감안해서 참고해 주세요.)











● (준비) IOMeter Test File 생성 및 CDM 정상여부 확인



* 디스크의 정상 범위 여부 판단을 위해서 CDM 1~2회만 간단하게 진행합니다.

   - 이전 Read Test를 마친 후.. 생성된 IOMeter Test File(80% Span, 370GB)을 삭제 한 후..

   - Seq, 4k Write Test를 위해서.. 8GB Test File을 생성 후.. CDM을 통해서 정상 여부를 확인합니다.

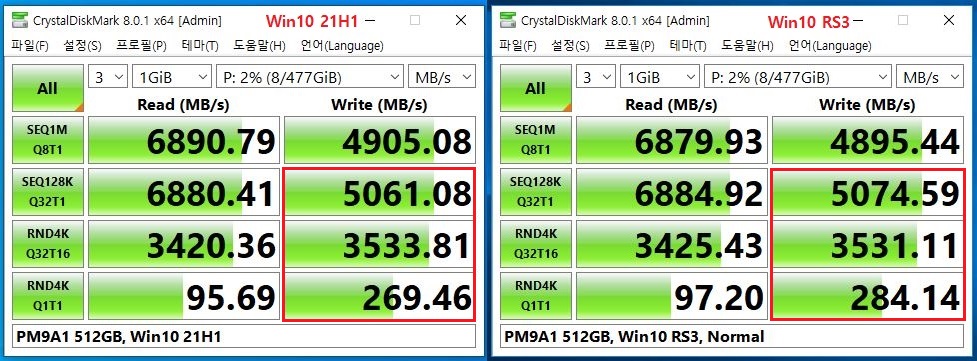

ㅁ CDM 정상!!

▲ 위 CDM Seq, 4k 결과치는?? Test Size가 1GB 수준으로.. "SLC버퍼의 최대치"임에 따라서..

   - 이하, IOMeter 결과 또한.. Test File의 크기가 8GB로 "SLC버퍼의 최대치" 측면에서 참고해 보시면 좋을 듯 합니다.













1. 128K Seq Write.. 8GB Span!!



* 가장 먼저, SLC버퍼의 128k Seq 쓰기 최대 속도를 확인해 봅니다.





ㅁ QD별 그래프 생략, Test Data값 공개!!

▲ (의견) QD 항목별 최대값을 빨간색으로 표시 했는데요.

    - Win10 21H1 vs RS3 버전간에는?? 눈에 뜨는 유의미한 수준에서 RS3버전에서 더 잘 나옵니다.

    - 또한, CDM 최대치 5,100MB/s 수준을 구현해 냅니다.





ㅁ 비교그래프



▲ (의견) 128K Seq Q1T1 Write 레이턴시 관점에서 보면...

    - OS버전 비교 관점에서?? Win10 RS3 버전에서 유의미한 차이 수준으로 좀 더 나은 결과가 관찰되며,

    - 기존 H97시스템 대비 Z590시스템에서?? 현격한 수준에서 잘 나오는 것으로 관찰됩니다.















2. 4k Random Write.. 8GB Span!!





* 이어서, SLC버퍼의 4k Random Write 최대 성능을 확인해 봤습니다.

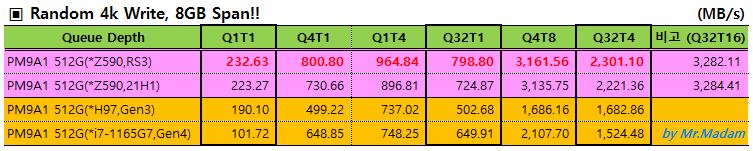

ㅁ QD별 그래프 생략, Test Data값 공개!!

▲ (의견) Z590, RS3 버전에서.. 눈에 뜨는 현격한 수준으로 잘 나오는게 관찰됩니다.

    - 다만, CDM 4k Q32T16 Write.. 최대치 3,500MB/s는 구현해 내지 못하는 군요.







ㅁ 비교그래프

▲ (의견) Z590, RS3 버전에서.. 눈에 뜨는 현격한 수준으로 잘 나오는게 관찰됩니다.

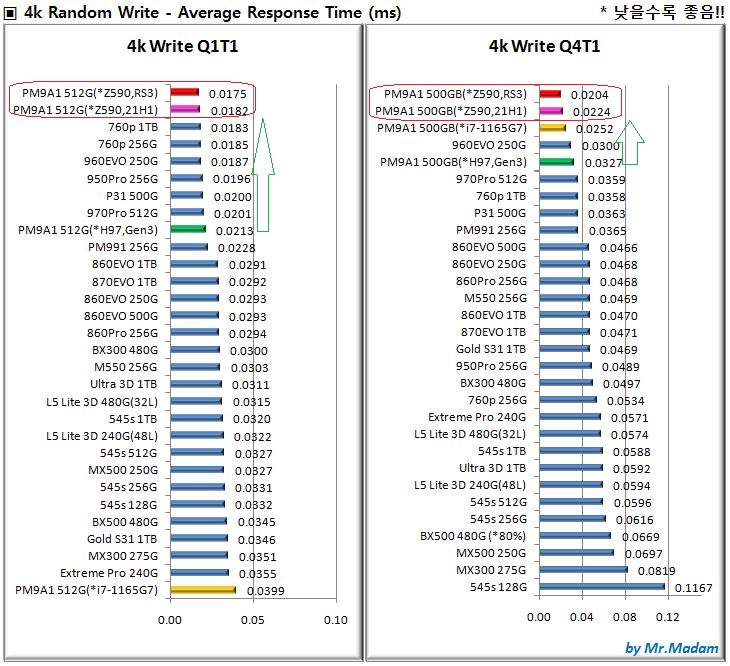

3. 4k Random Write : Response Time.. 8GB Span!!




* 레이턴시 분석을 위해서.. 4k Q1T1, Q4T1 낮은 QD쪽에서의 결과치만을 비교해보게 됩니다.



▲ (의견) 기존 H97 대비 Z590시스템에서 훨씬 더 좋은 결과이며, 최상위로 올라오네요!!













● (의견) 주목적 : Win10 RS3버전에서.. 현격한 차이로 훨신 더 좋아 보입니다 ^^..

    - 이전, IOMeter Read Test편과 연속선상에 볼 때..

      Z590 + RS3 버전에서.. 디스크의 레이턴시 및 Max 성능을 훨씬 더 잘 구현해 낸다고 판단해 볼 수 있습니다.











* Win10 RS3버전으로 유지하는것으로~~!!

가볍게 참고해 보시구요. 그럼, 좋은 하루 되세요 ^^..
