삼성 PM9A1 512GB Review ① 준비 : 써멀쓰로틀링 Test.. 80℃에서 3,000MB/s로 하락.. 아주 훌륭합니다 ^^..

728x90
반응형

Test System 개요

* PCIe4.0 Slot : Lenovo ThinkBook, i7-1165G7, RAM 16GB, Win10 20H2.
* PCIe3.0 Slot : Gigabyte GA-H97-HD3, i5-4670, RAM 16GB, Win10 RS3.







삼성 PM9A1 500G에 대한 장시간 테스트를 모두 마치고, 사용기를 천천히 올려보려고 합니다.

먼저, 레노버 씽크북(i7-1165G7).. PCIe4.0 Slot 에서 써멀 쓰로틀링 Test를 진행했습니다 ^^..

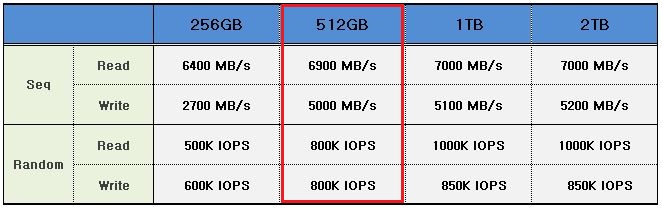

ㅁ PM9A1 Spec : PM9A1 제품은?? 삼성 PCIe4.0x4 980Pro OEM제품입니다.

▲ 이후, 성능편에서는?? 해당 스펙 준수 여부를 확인해 보게 됩니다!!









ㅁ 가장 먼저, 쓰로틀링 테스트를 진행한 이유는?? 쓰로틀링으로 인한 Test 오류를 피하기 위함!!

    - 노트북 특성상.. 공기 흐름 및 쿨링조건이 원할하지 못하여 발열에서 자유롭지 못합니다.

    - 노트북 쿨링 받침대, 하판 분리 후 직풍 등 최적의 쿨링 Test 조건을 찾기 위함입니다.













1. 써멀 쓰로틀링 Test 결과  조건 확인.. 80℃!!







① 200GB File Bechmark

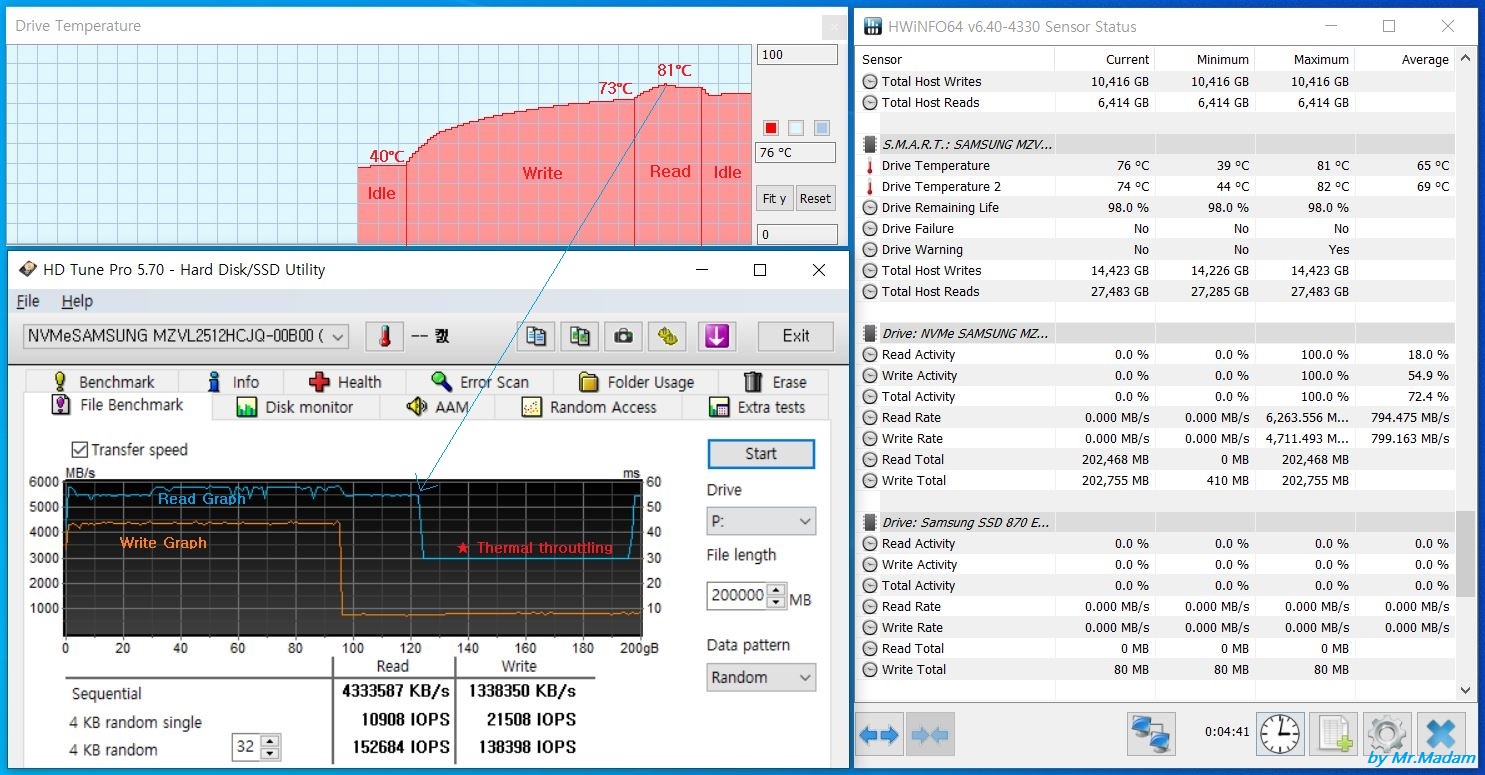

* 노트북 기본쿨링 상태에서.. 200GB File Benchmark를 통해서 온도 Test를 진행해 봤습니다.

▲ 200GB File Benchmark 진행과정 중.. 온도 쓰로틀링으로 인한 저하 및 회복 과정만 살펴 보면..

    - File Read 그래프 보시면.. 81℃에 도달 후.. 읽기속도가 3,000MB/s로 저하됩니다.

    - 읽기속도가 3000MB/s 저하후에는 온도가 더이상 오르지 않고, 79℃를 유지하며,

    - 온도가 78℃로 하락하면.. 읽기속도가 5500MB/s 수준으로 다시 정상회복됩니다.

      (* 아래 영상 참조)







② 위, 200GB File Benchmark 영상입니다.



[Link] youtu.be/0xbr0-hLO0Y









③ IOMeter : Seq Read, Q32T1, IO Size = 2MB, 3분... 쓰로틀링 영상입니다.



* IOMete툴로 6000MB/s Seq Read 테스트를 진행하게되면..

  - 당연히, 온도 쓰로틀링에 의한 속도가 하락하게 됩니다.

  - IOMeter 진행 및 온도 변화의 과정을 스마트폰으로 촬영해 봤습니다.





[3/21, 오타로 영상 삭제 교체함] youtu.be/6DhQrC-azi0

▲ 영상을 보시면... IOMeter 우측하단.. "남은 시간" 기준으로....

    - 시작부터 80℃이후 쓰로틀링 전까지는 6350MB/s 속도로 진행이 아주 균일하게 됩니다.

    - 남은시간 115초(65초 진행) 지점에서 80℃도 도달하고,

      남은시간 113초(67초 진행) 지점에서 81℃에 도달하고, Total MB/s 측정값의 하락이 시작됩니다.

    - 3분간 Test 종료 후 Total IO처리 속도는?? 4776MB/s로 종료가 됩니다.

       * IOMeter가 순간 처리 속도는 보여주지 않습니다만,

         쓰로틀링 이후 평균 3000MB/s대 수준에서 오르락 내리락 진행되었음을 추정해 볼 수 있습니다.













2. IOMeter Seq Read Q32T1.. 쿨링 조건별 관찰치!!





ㅁ 쿨링조건은??

    ① No쿨링(노트북자체쿨링)

    ② 노트북받침대 쿨링

    ③ 노트북받침대 + 보조쿨링

    ④ 하반분리 후 직풍.. .4가지 조건으로 확인해 봤습니다.

        * 여러가지로 확인해 본 이유는?? 가급적이면~ 하반 분리는 하지 않았으면 하는 바램이 컸습니다.

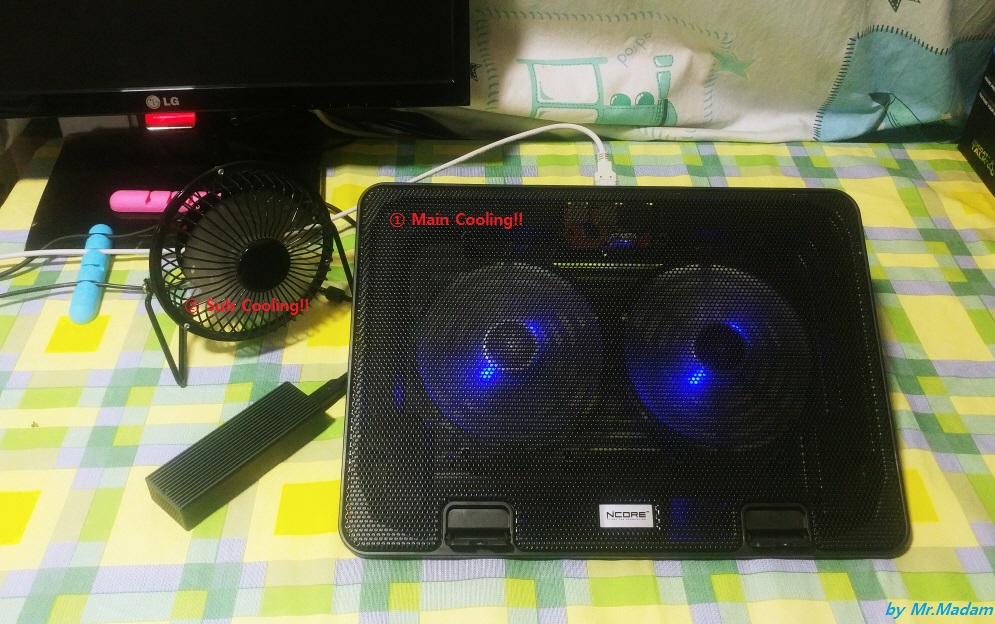

ㅁ 노트북 쿨링 받침대 및 보조 쿨링!!







① No 쿨링(노트북 자체 쿨링).. 위 영상!!

▲ 80℃ 도달 시간은?? 남은시간 115초, 진행 시간 65초!!

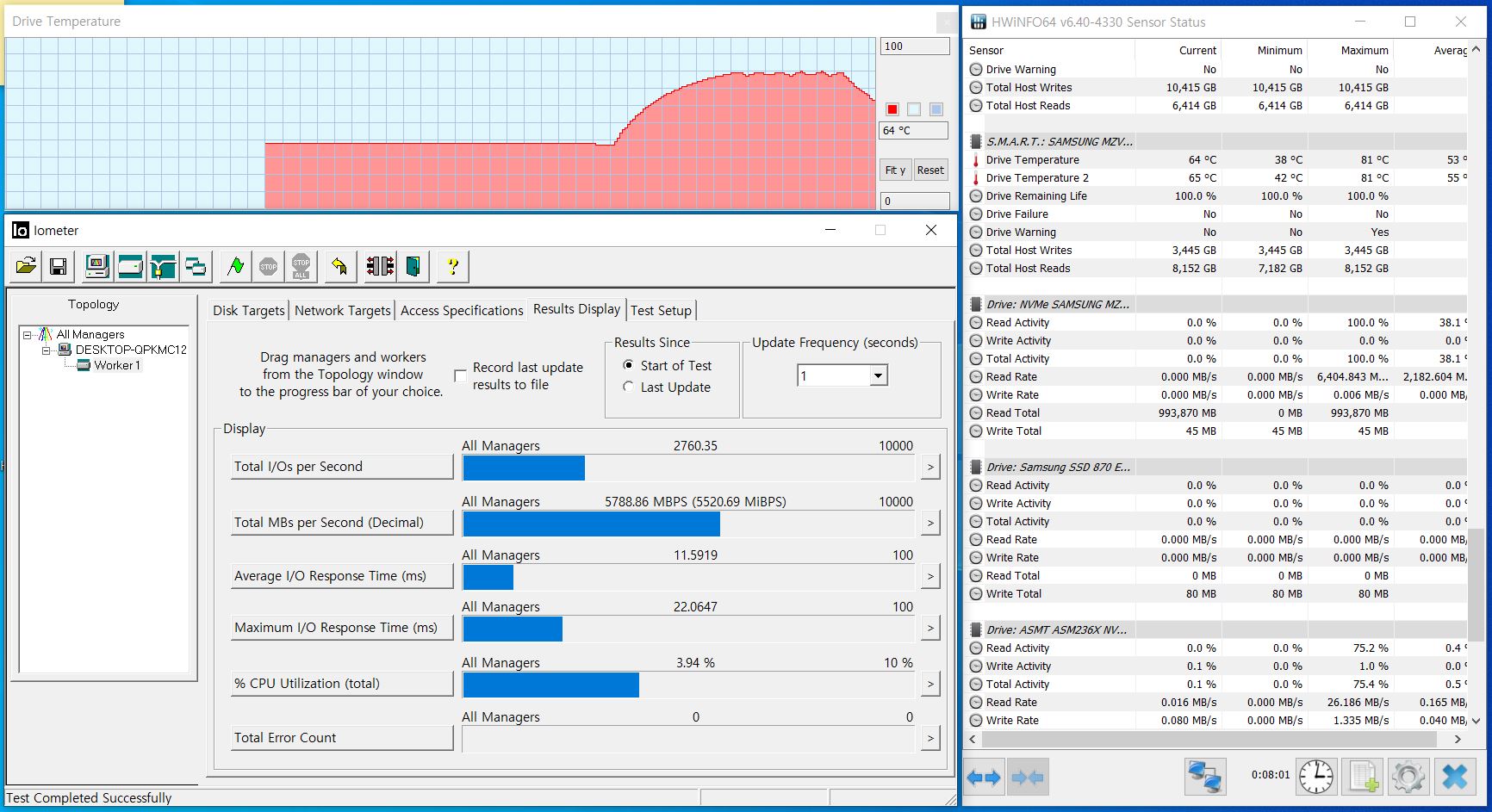

② 노트북 쿨링 받침대

80℃ 도달 시간은?? 남은시간 88초, 진행 시간 96초!!

    - 노트북 쿨링 받침대 효과로.. 80℃ 도달 시간을 상당히 지연시켜줍니다. 효과 괜찮네요!!

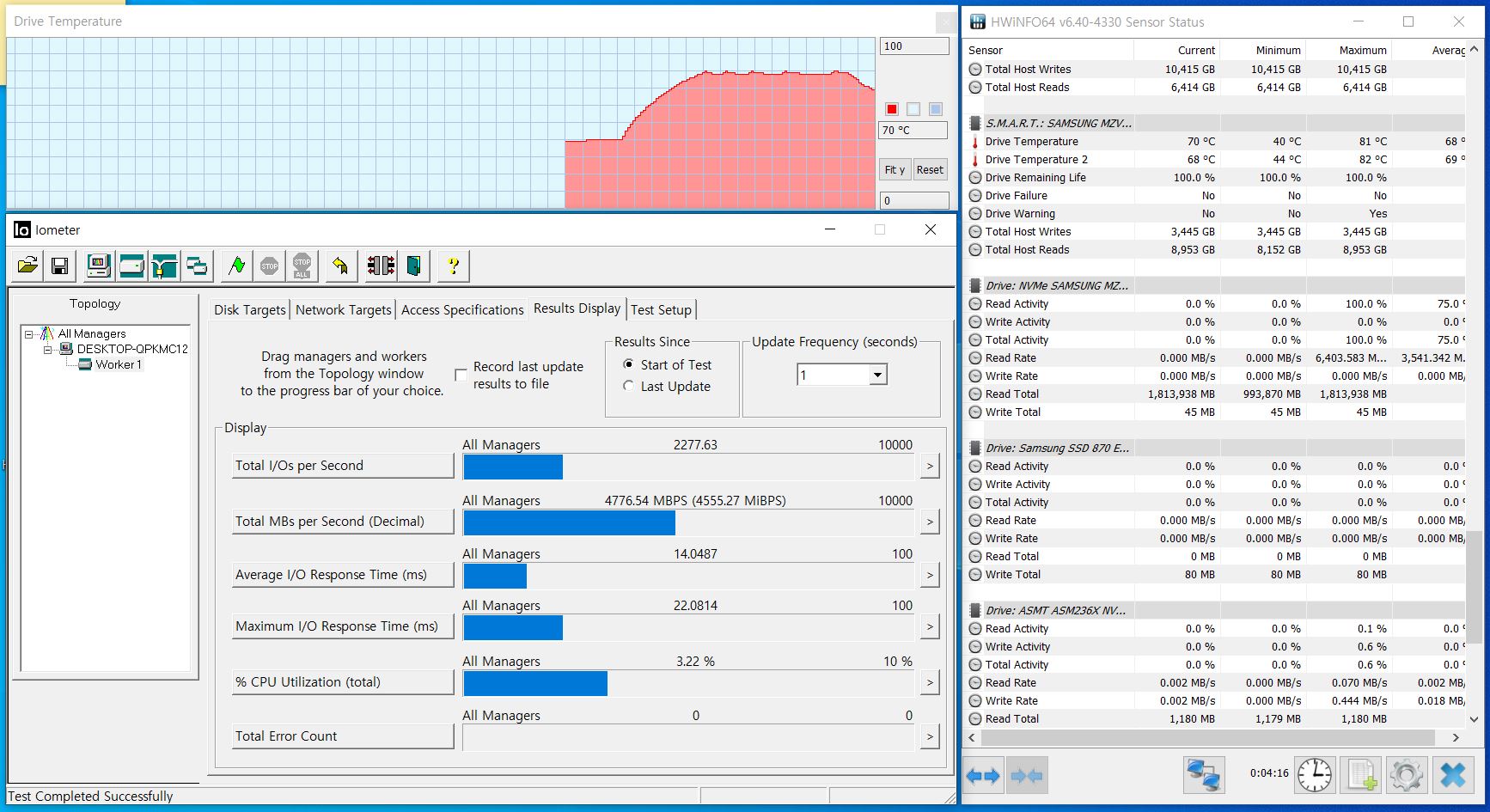

③ 노트북 쿨링 받침대 + 보조 쿨링

▲ 80℃ 도달 시간은?? 남은시간 95초, 진행 시간기준 85초!!

    - 이미 부하가 걸렸다가 식혀져서 그런지, 오히려 쿨링 받침대 조건보다 80℃에 약간 더 빠르게 도달했습니다.

      즉, 하반이 분리 되지 않은 상태에서의.. 보조 쿨링이 효과는 미미한 듯 싶기도 합니다.

    - 여튼, Test 조건을 만족시키지 못하고, 쓰로틀링이 걸리니... 탈락!!









④ 결국, 하반 분리 후.. 직풍(노트북받침대 + 보조쿨링)!! 연속 2회 진행!!

▲ 1차 최대 71℃, 2차 최대 72℃ 수준으로 관찰되며, 쓸로틀링조건에 도달하지 않습니다!!







★ (Test 조건 결정!!) 어쩔 수 없이~ 하반 분리 후 직풍으로 진행합니다!!

     - 혹시라도, 해당 쿨러 직풍 조건으로도.. 온도가 해결되지 않는 제품들도 있을 수 있습니다.

     - 만약, 그럴 경우는?? 어쩔 수 없습니다. 제조사의 몫 이라서~ 저는 그대로 진행합니다.













● (의견) 아~ 삼성!! 안정성이 성능보다 훨씬~ 우선합니다. 잘 만든 듯 싶네요 ㄷㄷ

    ① 지속 부하시 모든 SSD, 특히, NVMe M.2 SSD는 발열에서 자유롭지 못합니다.
        - 무엇보다, 빠르면 빠를 수록.. 온도가 훨씬 빠르게 올라갑니다.
    써멀쓰로틀링 기능의 정상적인 작동은?? SSD와 Data 보호를 위한 아주 중요한 기능입니다!!
        - PM9A1의 경우?? 아주 훌륭하게~ 잘 동작합니다.
    ③ 무엇보다, 정말 인상적인 부분은?? ★열악한~ 노트북 쿨링 조건임도 불구하고.. ★

        - 쓰로틀링 이후.. 3,000MB/s 연속 고속 읽기 상황에서.. 80℃를 넘지 않는게.. 아주 인상적이었습니다.

          (* 위 No쿨링조건에서.. 3,000MB/s 이후 80℃가 넘어가면 어떻게 되나 궁금했었는데.. 안 넘가네요!!

        - 한편으로.. SLC모드가 아닌 TLC 민낯 모드 Seq Read속도가 3000MB/s를 넘기 힘든..

           PCIe3.0 환경에서도 PCIe4.0 PM9A1 제품의 실사용성이 괜찮을 수 있음도 생각해 봤습니다.

           (* 이후, PCIe3.0  Slot에서의 온도 Test 편에서 다시 한번 언급해 보도록 하겠습니다.)















* 이후, 하판 분리 후.. 해당 조건에서 노트북, SSD 모두 혹독하게 다뤘습니다.

이제 자료가 정리되는데로.. 성능 자료들도 천천히 올려 보도록 하겠습니다 ^^..
