Test System 개요
* PCIe4.0 Slot : Lenovo ThinkBook, i7-1165G7, RAM 16GB, Win10 20H2.
* PCIe3.0 Slot : Gigabyte GA-H97-HD3, i5-4670, RAM 16GB, Win10 RS3.
이번에는 Real File.. 지속 쓰기 및 대용량 읽기 실성능을 확인해 보기 위한..
더티테스트(Sustain Write) 및 200GB Real File Read Test를 진행해 봤습니다 ^^..

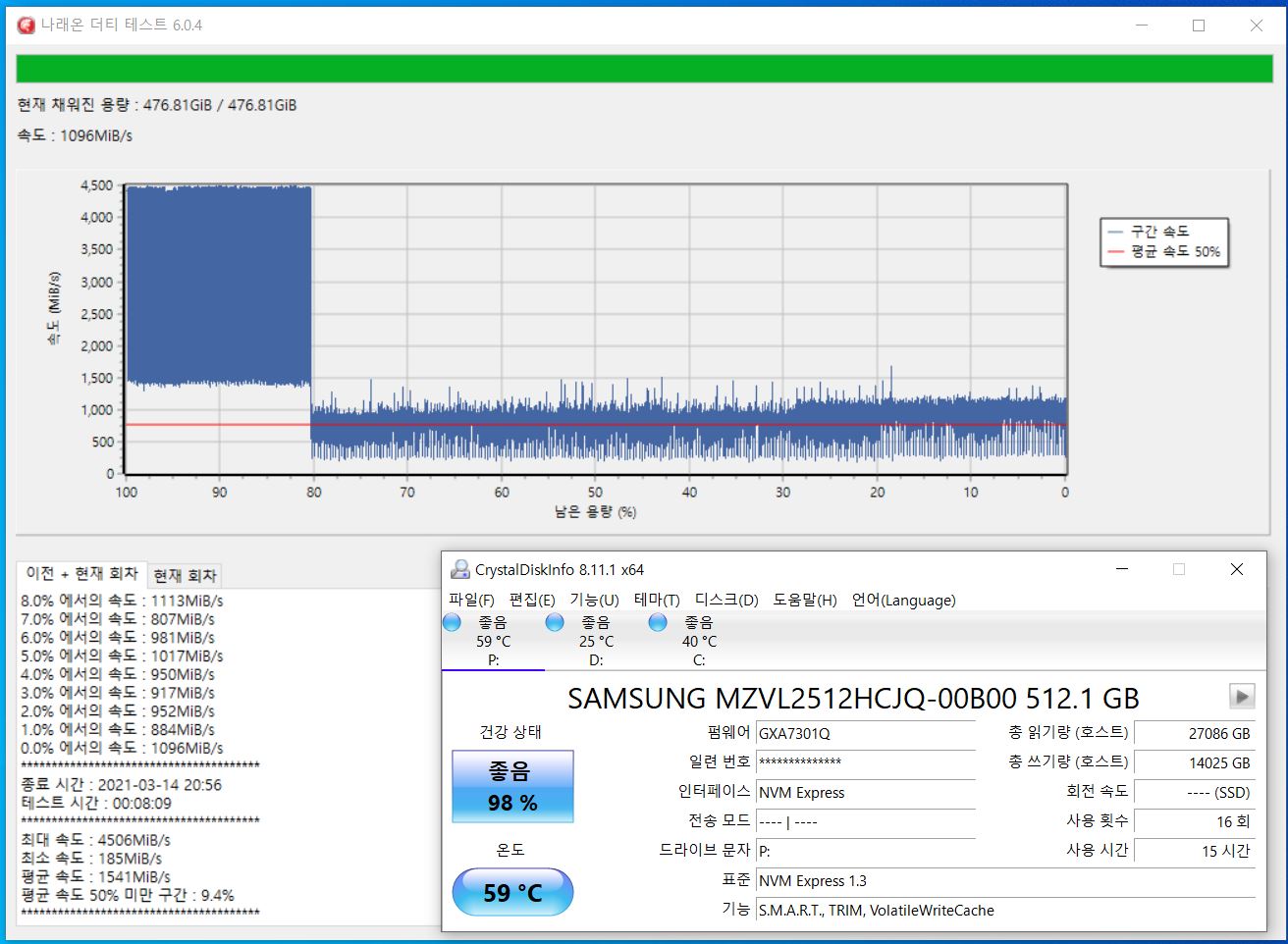

● Dirty Test (Sustain Write)
* 더티테스트는??
- 디스크 전체공간에 대한 랜덤 파일쓰기를 통해서 대용량 쓰기 특성을 파악해 볼 수 있습니다.
- 0.1% 그래프 및 원시값을 통하여 SLC버퍼의 크기, 대용량 파일 쓰기 패던을 유추해 볼 수 있으며,
파일 쓰기 진행 중 트림렉이 심할 경우 먹칠수준으로 표현될 수 있습니다.
ㅁ 시작부
ㅁ 50% 진행
ㅁ 종료!!
▲ 더티테스트시 온도를 확인한 이유는??
- IOMeter Test전.. 하판 분리 후 직풍 쿨링 상태에서 지속 부하시 최대 온도 확인이 필요했습니다.
ㅁ 1% 로그값!!
▲ 이전 200GB File Benchmark를 통해서.. 해당 결과는 이미 예측하고 있었습니다.
- SLC버퍼 고속구간 4400MB/s 전후 수준, 쓰기종속 900MB/s 전후 수준 관찰됩니다.
● 200GB Real File Read Test
* 200GB Real File Read Test는??
- SSD Read Speed Tester 2.04 유틸을 활용해서.. 200GB Test File에 대한 읽기 Test를 진행합니다.
무엇보다, 생성딘 Test파일을 SLC영역에서 TLC영역으로 이동을 위한 사전 조치 후에 진행을 하게 됨에 따라서..
실제 사용자 영역에서의 대용량 읽기속도를 반영합니다.
- 여러 Max벤치는?? SLC버퍼의 속도를 반영함에 따라서.. 실제 Data영역의 File 로딩 속도를 확인할 수 없습니다.
즉, 실제 낸드 영역에 위치한.. 사용자 File에 대한 읽기 속도를 측정해 볼 수 있는 아주 좋은 벤치툴입니다.
ㅁ 대상 디스크에 200GB(=4GB * 50개) Test파일을 생성합니다.
▲ (SLC 캐싱 배제) 200GB Test 파일을 생성 후.. 남은 공간에 대하여 더티스트를 1회를 시행합니다.
- 더티테스트를 시행하게 되면.. 다이나믹 SLC버퍼에 남아있는 Test파일들이 TLC영역으로 옮겨지게 됩니다.
- 즉, Test File이.. TLC영역에 모두 옮겨진 후 Test File에 대한 읽기 Test를 진행합니다.
ㅁ 200GB File Read Test 결과.. 평균 5460MB/s!!
▲ 이전, 200GB File Benchmark를 통해서.. TLC영역의 실제 File 읽기 속도를 예측하고 있었습니다.
- 무엇보다, Test File별 읽기속도를 통해서~ 낸드위치에 따른 균일성 및 읽기 유지력도 체크해 보곤 하는데요.
- 특별한 문제점은 발견되지 않아고, 아주 준수하게 잘 나오는 듯 싶습니다.
ㅁ 결과 비교
* 결과치 중 초단위를 MB/s로 재계산을 진행했습니다. (* 214,748MB / 39.299sec)
● (의견) TLC민낯 읽기성능이 아주 준수하게 잘 나오네요 ^^..
- HD Tune - 200GB File Benchmark 결과와 일치하며, 특별히 언급할 부분은 보지이 않습니다.
※ (벤치툴 추천!!) SSD 전체 용량의 50%~80% 이상.. File Benchmark를 시행하게 되면..
- SLC버퍼의 Seq 최대 쓰기속도, TLC영역의 실제 Seq 민낯 쓰기 속도, 다이나믹 구간의 2차 하락 속도,,
SLC버퍼의 Seq 최대 읽기속도, TLC영역의 실제 Seq 민낯 읽기 속도를 확인하실 수 있습니다.
- 그리고, 쓰기전용~ 더티테스트, 읽기전용~ SSD Speed Read Tester 툴 등으로.. 좀 더 자세하게 검증해 볼 수 있습니다.
※ (벤치값 이해 팁!!) 왜?? CDM Seq 읽기는 6800MB/s 나오는데, SSD Speed Read툴은 5400MB/s 나오나요??
- CDM은?? Test File의 위치가 SLC버퍼에 위치했을때의 속도이고,
- SSD Speed Read툴은?? Test File의 위치가 실제 TLC낸드에 위치했을 때의 속도입니다.
* 최종 IOMete편은 내일 뵙겠습니다.
가볍게 참고해 보시구요. 그럼, 좋은 하루 보내세요 ^^..
