ORICO USB3.2(20Gbps) PCIe Card & Enclosure Review ③ H97 System : USB3.0/3.1과의 호환성 확인.. 하위 호환성 Good!!

728x90
반응형

USB3.1(10Gbps) 외장기기보다 한차원 높은 호환성 및 안정성을 제공합니다!!









이번에는 ORICO PCIe Card & Enclosure의 하스웰(H97)시스템에서..

USB3.0/3.1포트 및 USB3.1 외장기기와 하위 호환성을 확인해 봤습니다 ^^..







ㅁ 해당 Test의 취지는??

   ① USB3.1/3.2 기기와의 하위 호환성의 확인이 중요한 이유는??

       - USB기기는 이동성을 전제로 하기 때문에.. 다른 버전의 기기간의 호환성은 실사용시 중요한 포인트가 됩니다.

   ② 또한, 이전 USB3.1(10Gbps) 확장카드의 경우?? USB3.1 외장칩셋, 시스템 조합에 따라서...

       - 연결끊김인식불능, USB2.0속도로의 저하 등등 다양한 호환성 이슈들을 이미 경험했습니다.

       - 즉, USB3.1/3.2 기기간의 중대한 호환성 이슈가 관찰되는지 확인이 필요합니다.





ㅁ Test System 개요

    - Gigabyte GA-H97-HD3, i5-4670, RAM 20GB

    - PCIe3.0 Slot : PCIe USB3.2(ASM3242, 20Gbps) 확장카드 연결

    - PCIe2.0 Slot : PCIe USB3.1(ASM1142, 10Gbps) 확장카드 연결



  * 이하.. USB용어의 표기
    - 10Gbs USB3.1(= USB3.1 Gen2 = USB3.2 Gen2)는?? 이하 "USB3.1"로 표기함.
    - 20Gbs USB3.2(= USB3.2 Gen2x2)는??  이하 "USB3.2"로 표기함.






ㅁ 진행순서는??

   ① USB3.2(ASM2364)외장의 하위 호환성.

       - USB3.2외장을 USB3.0/3.1포트에 연결해 보게 됩니다.

   ② USB3.2(ASM3242) 확장카드의 하위 호환성.

      - USB3.2 포트에.. Ugreen USB3.1(ASM2362) 외자을 연결해 보게 됩니다.



    * 물론, Win10 RS3 vs Win10 20H1 버전에서의 성능편차 및 딜레이 증상이 관찰되어..

      - Win10 RS3 vs Win10 20H1 버전별로도 확인을 진행해 봤습니다.









1. USB3.2(ASM2364) 외장기기의 하위 호환성.





* 네이티브 USB3.0포트 및 ASM1142 3.1포트에... USB3.2외장(960EVO)을 연결해 보게 됩니다.





● Windows10 RS3

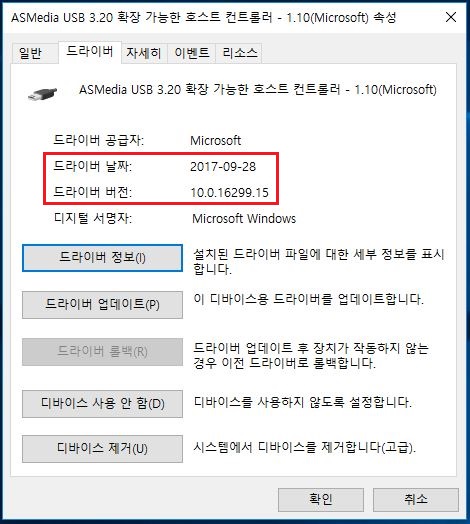

ㅁ USB3.2 드라이버 확인

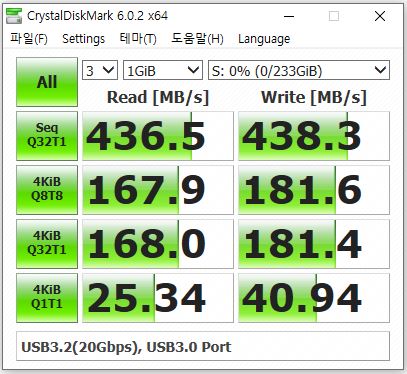

ㅁ Native USB3.0 포트.. 정상!!

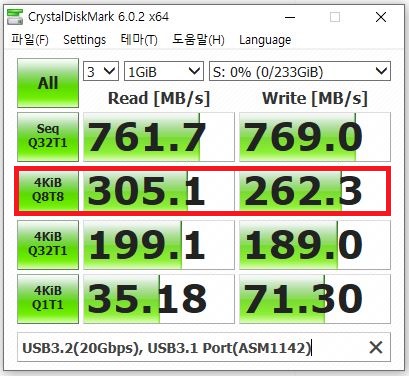

ㅁ ASMedia USB3.1(ASM1142) + ORICO USB3.1 Hub 경유.. 정상!!

▲ 4k Q8T8 벤치진행시에 딜레이증상이 관찰되지 않습니다.

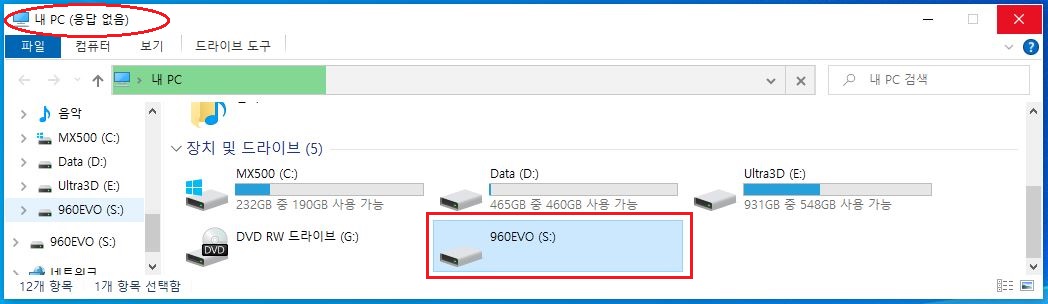

ㅁ ASMedia USB3.1(ASM1142) 포트에 직접연결시.. "응답없음"!!

▲ 저의 하스웰(H97) 시스템에서.. "USB3.1확장카드"에서.. 외장기기 칩셋에 따라서 이미 경험했던 사항입니다.

    - 즉, USB3.1확장카드의 경우... 시스템 및 외장칩셋 조합에 따라서.. 동일 증상을 경험할 가능성이 있습니다.

    - 다만, USB3.1 HUB를 경유하면 정상적으로 인식이 잘 되는건 미스테리합니다.









● Windows10 20H1



ㅁ USB3.2 드라이버 확인







ㅁ Native USB3.0 포트.. 정상!!







ㅁ ASMedia USB3.1(ASM1142) + ORICO USB3.1 Hub 포트.. 정상!!

▲ 이전 2편에서과 마찬가지로, 4k Q8T8 벤치진행시에 "딜레이 증상"이 관찰됩니다.

    - 이번에는 4k Q8T8 Write 뿐만아니라, Read Test진행시에도 관찰됩니다.

    - RS3버전에서는 전혀 관찰되지 않음 볼 때..  Win10 20H1 드라이버가 원인이 아닐지 추정해 보네요.

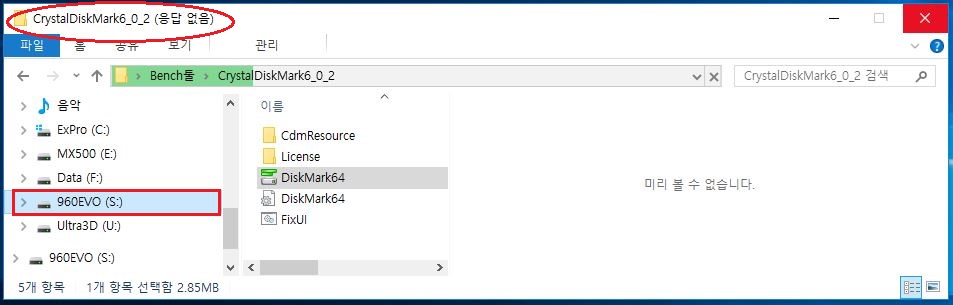

ASMedia USB3.1(ASM1142) 포트에 직접연결시.. "응답없음"!!

▲ Win10 RS3버전과 동일하게 저의 하스웰(H97)시스템, USB3.1 확장크드에는 연결이 되지 않습니다.

   - 해당 문제의 원인은?? "USB3.1 Gen2 확장카드의 호환성"쪽에 무게 둡니다.

   - 위에서 말씀드린데로.. USB3.1확장카드(ASM1142,2142)의 경우?? 시스템 및 USB외장칩셋에 따라서

     불특정한 알수없는 증상들을 이미 경험을 했습니다.








2. USB3.2(ASM3242) 확장카드의 하위 호환성.





* USB3.2(ASM3242) 포트에.. Ugreen USB3.1(ASM2362) 외장을 연결해서 하위 호환성을 확인해 봤습니다.

  - USB3.2포트에는..  Hub경유 없이 직접연결합니다.





ㅁ  Ugreen USB3.1(ASM2362, 10Gbps) 외장입니다.







● Windows10 RS3.. 정상!!

▲ 참고, USB3.1(ASM1142)포트는?? 정상 여부를 참고하기 위합니다.

   - 만약, USB3.1 확장카드를 PCIe3.0 Slot에 장착하게 되면.. 1000MB/s 전후 수준으로 성능이 올라옵니다.

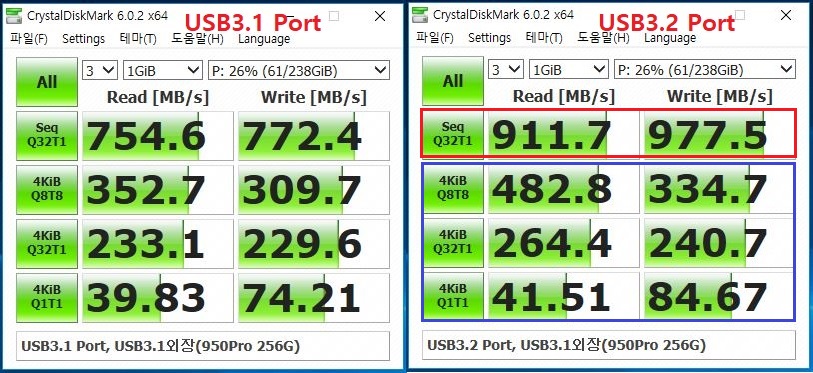

● Windows10 20H1.. 정상!!

▲ 4k Q8T8 Test 진행시.. 딜레이증상이 관찰되지 않습니다.

   - (빨간사각) 이전 2편의 결과처럼... Seq 결과치는?? Win10 RS3 대비 Win10 20H1버전에서 Max성능이 올라옵니다.

   - (파란사각) 마찬가지로.. 4k Test결과치는??  Win10 RS3 대비 Win10 20H1버전에서 다소 낮습니다.













● (의견) 안되는 부분은 체크해 놓고, 잘 되는 조합을 찾는게 중요합니다.



    ① 관찰된 USB3.1확장카드에서의 인식 안됨 호환성은?? (* 이미 경험했었던 부분으로..)

       - 저의 하스웰 시스템에서 USB3.1 확장카드의 호환성 부분입니다.

         이미 USB3.1 외장기기 칩셋에 따라서.. 인식끊김, USB2.0속도 저하 등 증상을 이미 경험했습니다.

       - 다만, 신기한게.. USB3.1 HUB를 경유하면 정상적으로 인식이 잘 됩니다.

          그러나, 해당 HUB를 다른 USB3.1(ASM2142) 확장카드에 연결하면.. 호환성 문제가 발생합니다.

          (* 시스템 및 기기 조합에 알수가 없어서.. "USB3.1 호환성 블랙홀"이라고 말하는 이유입니다.)



    ② USB3.2(ASM3242)확장카드에.. USB3.1 외장기기 직접 연결시 아주 정상적으로 잘 됩니다.

       - USB3.1은?? USB3.1 외장기기 간에도 호환성이 엉망이었었는데요.

       - USB3.2는?? USB3.1 외장기기와의 하위 호환성은 나름 좋아진 듯 합니다!!





* 다음 진행계획은??

   - 다음편은 아이브릿지(H77)시스템에서 PCIe3.0 Slot, PCIe2.0 Slot에 꼽아 볼 예정입니다.











* USB3.2확장카드의 개선된 하위 호환성에서 긍정을 찾았습니다!!

하스웰(H97)시스템편은 이상으로 마치구요. 그럼, 좋은 하루 되세요 ^^..
