ORICO USB3.2(20Gbps) PCIe Card & Enclosure Review ⑥ WTG Boot Test : ASUS B150/H110 Good, Gigabyte H310 Bad!!

728x90
반응형

USB3.1(10Gbps) 외장기기보다 한차원 높은 호환성 및 안정성을 제공합니다!!







해당 섹션에서.. "WTG Boot Driver 인식" 관점에서 접근해 봤습니다 ^^..









ㅁ (취지) USB3.1/3.2 확장카드의  WTG 부팅지원 여부는?? 별개의 사안입니다.

    - 이전편을 통해서.. USB3.2 확장카드의 경우 하위 시스템에서의 호환이 잘 됨을 확인했습니다.

      그러나, 시스템에 따른 WTG 부팅지원 및 호환성의 문제는 별개의 사안입니다.

    - 또한, USB3.1 확장카드의 경우.. 하스웰이하 시스템에서는 WTG부팅지원이 잘 안됨을 이미 경험을 했습니다.

      스카이레이크이상의 시스템에서는 어떨지 확인을 진행해 봤습니다.





ㅁ 해당결과는?? 제가 접근 가능한 몇몇 시스템에서의 관찰치 이며, 전체를 대변할 수는 없습니다!!

    - 해당 WTG 부팅 가능여부 확인을 위해서 약 1주일 정도 걸렸는데요. 관찰된 결과만을 요약해서 올려봅니다.

    - 메인보드 제조사 및 칩셋, 바이오스 버전, 외장칩셋에 따라서도 다른 결과가 나올 수 있습니다.





* 이하.. USB용어의 표기
   - 10Gbs USB3.1(= USB3.1 Gen2 = USB3.2 Gen2)는?? 이하 "USB3.1"로 표기함.
   - 20Gbs USB3.2(= USB3.2 Gen2x2)는??  이하 "USB3.2"로 표기함.





1. Gigabyte H310 System.. WTG NG!!





* 시스템개요

  - Gigabyte H310M-HD3(2.0), i5-8500





ㅁ 부팅이 되었을때의 결과치입니다만.. 부팅 재현이 어렵습니다.

▲ 해당 기가바이트 H310보드에서는?? 사실상, WTG 부팅목적으로는 사용이 어렵습니다.

    - 바이오스 "XHCI Hand off"옵션 활성화를 통해서 겨우 WTG 부트 드라이브로 인식은 가능합니다만..

      재부팅시 부트드라이브로 인식이 되지 않습니다.

    - 좀 더 자세한 사상은?? 아래 링크 이전글에 내용 Update 되어있습니다.





※ 참고, 기바이트 H310보드에서 WTG 부트 드라이브 인식시키기 및 재부팅시 인식안됨 현상!!

   [Link] realitreviews.tistory.com/365







2. ASUS B150/H110 System.. WTG Good!!



* 시스템개요

   - ASUS B150M-C (i5-6500)  H110M-C/HDMI(G4400)

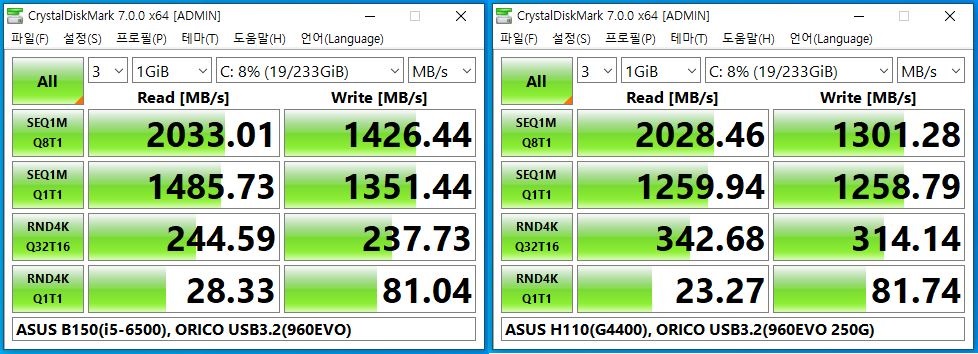

ㅁ WTG부팅 후 1회만 돌려봤습니다. (* 당연히 벤치오차 있습니다.)

▲ 현재보유중인 USB3.1확장카드 4종, 해당 USB3.2 확장카드 모두 부트 드라이리브로 잘 인식 및 잘 부팅됩니다.
    (* 아래 표 참조)










3. USB3.1/3.2 확장카드별 시스템별 호환성 관찰 사항




* 해당 부분 때문에.. 약 1주일 정도 무지 많은 시간을 잡아 먹었는데요.
  - 이왕 진행하는김에.. 보유중인 USB3.1 확장카드도 소환해서 추가 확인을 진행해 봤습니다.

  - 그리고, 관찰된 사항들을 간단하게 WTG 호환성표로 만들어 봤습니다.

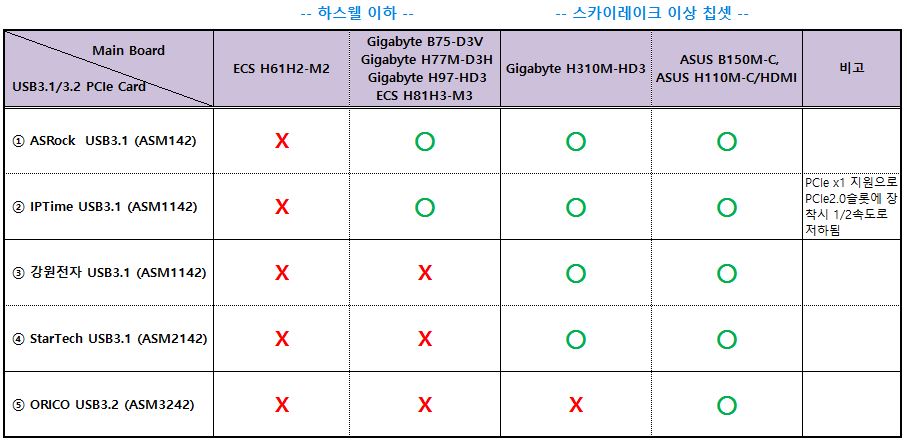

ㅁ 확장카드별, 시스템별 WTG호환성 도표

▲ 위 결과표를 보시면... "WTG 부트 드라이브"로 인식 측면에서..

    - 시스템 및 확장 칩셋 조합에 따라서.. WTG 부트 드라이브로의 인식여부가 갈릴 수 있습니다.

      (* ASM1142 칩셋 확장카드의 경우도 하스웰이하 보드에서 WTG부팅지원이 안될 수 있습니다.)

    - USB3.2 확장카드 보시면.. 보드사별로도 갈릴 수 있습니다.

      (* 단, 위 사항은?? 이전편에서 이미 언급한데로.. 서브로는 모두 잘 인식이 됩니다.











** 해당 내용은?? USB3.1/3.2 확장 포트에서 WTG부팅을 하지 않는다면 상관없는 내용입니다!! **











* 뻘짓 마무리!! 이제 사용기 마무리를 향해 갑니다!!

가볍게 참고해 보시구요. 그럼, 즐거운 하루 되세요 ^^..









■■ ORICO USB3.2 Gen2x2(20Gbps) 확장카드, 외장케이스 사용기 목차 ■■

① Unboxing : 도착, 개봉기.. 난감한 케이블!!, Tool Free는 Good!!

   [Link] realitreviews.tistory.com/358

② Performance :  Win10 RS3 vs Win10 20H1.. OS버전별 호환성 관찰됨!!

   [Link] realitreviews.tistory.com/359

③ H97 System : USB3.0/3.1과의 호환성 확인.. 하위 호환성 Good!!

   [Link] realitreviews.tistory.com/362

④ H77 System : PCIe3.0 Slot vs PCIe2.0 Slot.. 2000MB/s, 1500MB/s 구현!!

   [Link] realitreviews.tistory.com/363

 H61 System : ECS H61H2-M2.. 더 바랄께 없는~ 과한 성능!! ^^..

    [Link] realitreviews.tistory.com/364

⑥ WTG Boot Test : ASUS B150/H110 Good, Gigabyte H310 Bad!!

    [Link] realitreviews.tistory.com/370

⑦ USB3.1 Cable 호환성.. 신통방통 잘~ 호환됨!!

    [Link] realitreviews.tistory.com/371

⑧ 최종편 : 훌륭한 하위 호환성 및 성능의 확인!!

    [Link] realitreviews.tistory.com/372



※ 추가 진행편

① ORICO LSDT USB3.2(20Gbps) Cooling Fan 외장케이스 Review.. 온도가 상당히 안정적이네요 ^^..

   [Link] https://realitreviews.tistory.com/496



PS. Review ≠ 홍보 or 네거티브!!, Review = 검토 & 비평!!, 선택 = 존중!!
