USB3.1(10Gbps) 외장기기보다 한차원 높은 호환성 및 안정성을 제공합니다!!
이번에는 아이비브릿지(H77) System에서..
USB3.2 확장카드를 PCIe3.0 Slot vs PCIe2.0 Slot에 꼽아서 성능비교를 진행해 봤습니다 ^^..
ㅁ 구형 아이비브릿지(H77)시스템에서의 호환성을 확인해 보는 이유는??
- 확장카드의 목적 중 하는 구형 시스템에서 저비용으로 부족한 기능을 확장카드로 보안할 수 있으며,
부족기능에 따른 시스템 교체시점을 좀 더 늘릴 수 있습니다.
- 그리고, 예산 사정에 따라서 시스템 교체 시점에 대하여 좀 더 여유를 가지고 검토를 할 수 있습니다.
ㅁ System 개요
- Gigabyte GA-H77M-D3H, i5-3570, RAM 8GB, Win10 20H1
- 윈도우 최적화는?? 벤치 최적화 하지 않은 실사용중인 상태라서 벤치오차가 있을 수 있습니다.
단지, 전원옵션 고성능모드, 백신 실시간 감시만 중지했습니다.
* USB용어의 표기..
- 10Gbs USB3.1(= USB3.1 Gen2 = USB3.2 Gen2)는?? 이하 "USB3.1"로 표기함.
- 20Gbs USB3.2(= USB3.2 Gen2x2)는?? 이하 "USB3.2"로 표기함.
1. 장착 및 드라이버 확인

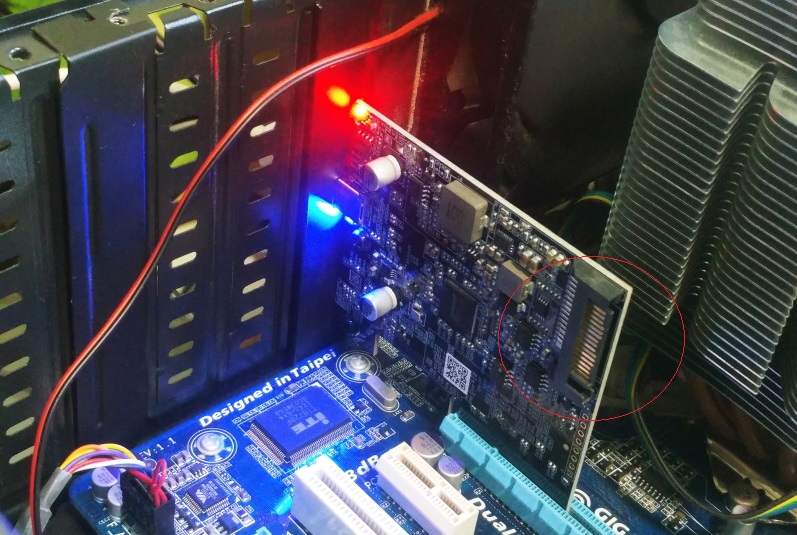

ㅁ (패널티부여!!) 장착 : 일부러~ "사타 보조 전원을 연결하지 않고" Test를 진행했습니다.
▲ (경험적으로) USB3.1 확장카드의 경우.. 사타전원 포트를 연결하지 않아도 대부분 잘 되기는 합니다만..
- 케이블이 1M이상 긴 경우 "전원부족 메시지"와 함께 연결이 되지 않는 경우가 있습니다.
- 즉, 안정적인 연결을 위해서 보조 전원 연결할것을 권장합니다.
ㅁ USB3.2 PCIe Card를 꼽게 되면 자동인식합니다.
ㅁ Win10 20H1 - USB3.2 드라이버가 2020. 09. 01일 버전입니다.
▲ USB3.2 드라이버 버전이.. 이전편에서의 Win10 20H1버전보다 좀 더 최신 버전이네요.
2. USB3.2 : PCIe3.0 vs PCIe2.0 성능비교
* USB3.2확장카드를 PCIe3.0, PCIe2.0 슬롯에 꼽아서 성능차이를 비교해 봤습니다.
- 현실적으로.. PCIe3.0 슬롯을 USB확장카드용으로 내어주기에는 아까운 측면이 있고,
- PCIe2.0 슬롯에서의 성능 확인을 통해서.. 좀 더 활용 방안을 찾기 위함입니다.
● PCIe3.0 Slot.. 2000MB/s!!
ㅁ CDM 6.0.2.. 스펙 "2000MB/s" 최대치가 구현됩니다.
▲ 4k Q8T8 Test,진행시.. 약간의 딜레이 증상은 관찰됩니다만...
- 이전편의 하스웰(H97)보다는 훨씬 양호한편입니다.
ㅁ CDM 7.0.0 버전에서 검증.. "2000MB/s" 최대치가 구현됩니다.
▲ 4k Q1T1값을 보시면.. CDM 6.0.2버전과의 벤치편차를 확인할 수 있습니다.
- 벤치툴간의 벤치편차가 있기 때문에.. 다른 버전 또는 다른 벤치툴을 함께 사용하면 판단에 용이합니다.
- 또한, 4k Q32T16 Write 벤치시.. 벤치 딜레이 현상으로 수분 걸릴 수 있습니다.
* 조만간 정식 배포예정인 Windows10 20H1버전에서 살펴볼 예정입니다. (* 잘 안정되길..)
● PCIe2.0 Slot.. 1500MB/s!!

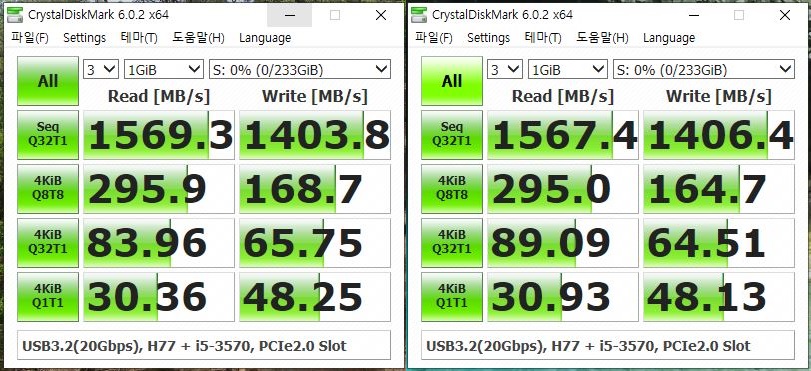

ㅁ CDM 6.0.2.. 훌륭합니다!!
▲ (★중요포인트)PCIe2.0 슬롯에.. USB3.1 확장카드를 꼽을 경우.. 750MB/s 전후 수준 정도 관찰됩니다.
- USB3.2 확장카드의 경우?? USB3.1확장카드 대비 약 2배정도 높은 성능이 나오고 있습니다.
3. USB3.1 외장 연결 : 하위 호환성 확인
* USB3.2확장카드포트에 Ugreen USB3.1(ASM2362, 950Pro)외장을 연결해서..
- USB3.1외장기기와의 하위 호환성을 확인해 봤습니다.
ㅁ CDM 6.0.2.. USB3.1 Gen2 확장카드 보다 확실히 높게 나오며.. 정상범위입니다!!
ㅁ CDM 7.0.2버전에서 검증 (* PCie3.0 슬롯에 장착 되어 있음!!)

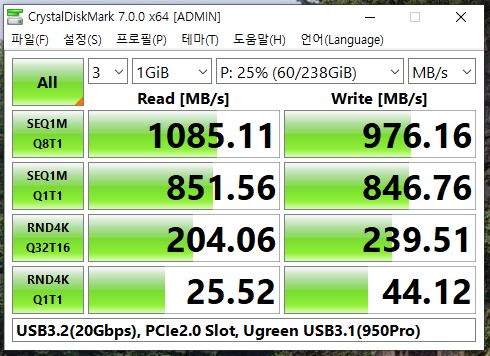

ㅁ CDM 7.0.2버전에서 한번 더 검증!! (* PCIe2.0 슬롯에 재 장착함!!)
▲ PCIe2.0슬롯에 재장착시에도.. USB3.1 외장기기의 Max성능이 관찰됩니다.
● (의견) H77시스템에 Max성능 구현 & USB3.1 외장기기와의 하위 호환성도 훌륭합니다.
① 구형 시스템일 지라도.. 좀 더 최신 칩셋인 USB3.2 확장카드를 권장해 볼 만 한 듯 합니다.
- PCIe2.0 슬롯에 장착할지라도 1500MB/s 수준의 성능은?? 충분히 매리트 있어보입니다.
- Ugreen USB3.1 외장기기와의 하위 호환성에서도 문제점이 관찰되지 않았습니다.
② 다만, 아쉬운 부분은?? 해당 확장카드도.. H77시스템에서 부팅디스로 인식이 되지 않네요.
- 해당 H77시스템에서도 하스웰(H77)에서 같이 부팅디스크로 인식이 안되어 WTG부팅이 되지 않습니다.
해당 사항 또한.. USB3.1 Gen2 확장카드(ASM2142)에서 이미 경험을 했습니다.
- 원인에 대해서는?? 머쨍님의 경우.. 구형시스템에서 부팅디스크로 인식 및 부팅이 잘 되는걸 보면...
보드사에 따라서 지원될 수도 있고, 안될 수도 있는 듯 합니다.
(USB3.1 경험으로) 스카이레이크 시스템에서는 부팅이 잘 되었기 때문에 이후 추가 확인 예정입니다.
※ 참고, USB3.1(ASM2142), USB3.2(ASM3242) 확장카드 장착시.. 부팅디스크로 인식되지 않는 시스템 메모!!
- 기가 B85M-D3H, 기가 H97-HD3, 기가 H77-D3H, ECS H61H2-M2
- 사용팁 : USB WTG부팅이 필요하다면.. 네이티브 USB3.0포트에서도 충분히 안정적이고, 괜찮습니다.
* 기사회생!! 이만하면~ 성능 & 하위 호환성 훌륭!!
가볍게 참고해 보시구요. 그럼, 즐거운 하루 되세요 ^^..
