ASUS Hyper PCIe x16 Card 아마존지름 & 사용기 ② AMD보급형보드에서 인식여부는??

728x90
반응형

[2018.07.03~  by Mr.Madam]







AMD 일반 보급형 보드에서.. 인텔 HEDT급 편의성을 제공한다!!









참나우님과 댓글 대화중.. AMD B350칩셋 ~ 일반 보급형 보드 PCIe3.0 x16 슬롯에서..

 아래와 같이 x4+x4+x4+x4 모드지원 이야기를 듣고.. 확인 Test 요청 드린 사항입니다 ^^..







☞ 즉, 2편은?? Test는 참나우님께서 진행하셨고, 제가 결과를 요약 정리한 사항입니다.



▲ 보시는바와 같이..

   - AMD B350칩셋 보드에서..  X16모드x4+x4+x4+x4모드를 지원합니다 ^^..

















Test System



* 이하.. 참나우님 테스트 시스템 셋팅사항은 아래와 같습니다.



ㅁ AMD Test System 개요

    - MSI B350 TomaHawk Artic (Bios버전 : 7A34vHD, 2018/5/4)  * 바이오스 버전에 따라 안될 수도 있음!!

    - AMD Ryzen5 1600 (노오버, 터보X)

    - PCIe 3.0 x16에.. Asus PCIe 3.0 x16 Card 장착

    - PCIe 2.0 슬롯에 외장글픽 장착

    - Win10 64bit 1803(RS4)





▲ 번거로우신 부분이 있으셔서.. 누드 테스트를 하셨다고 하시네요 ^^..











ㅁ ASUS PCIe 3.0 x16 Card.. 2번, 4번 포트에 SSD 2개 장착!!



* 1편. 저의 결과와 동일하게.. 인텔보드에서는 1번 슬롯에서만 인식하는 것을 확인 했고....

   그래서, 다른 방법으로..   2번, 4번 슬롯을 선택 & 장착 했다고 합니다 ^^..











Field Test Summary & Result



ㅁ Test 진행순서

   ① Test1. x16 모드에서.. 인식여부??

   ② Test2. x4+x4+x4+x4모드에서.. 인식여부??

   ③ Test3. 1번, 3번포트에 장착.. 인식여부??

    Test4. x4+x4+x4+x4모드에서.. 간단 CDM 및 File Copy Test

   ⑤ Test5. M.2포트 및 PCIe확장카드에서 인식여부??









1. Test1. x16 모드에서 인식여부??





*  먼저, x16모드에서 확인을 진행해 봅니다.

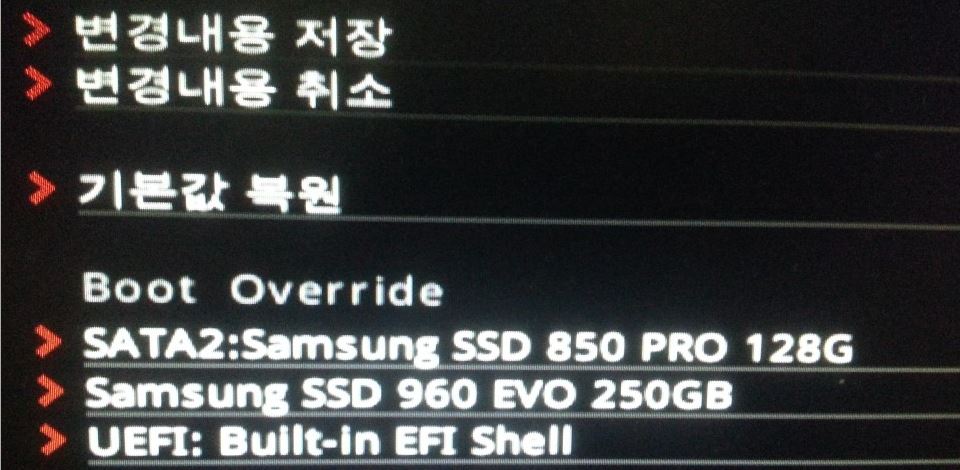

*  부트디바이스에서..  2번슬롯 960EVO는 인식하지만, 4번 슬롯 A1000은 인식하지 않습니다.







● (결과적으로)  x16 모드에서는?? SSD 2개중 1개만 인식합니다!!

       - 인텔 보드와 마찬가지로..  960EVO 1개만 인식되는 건 동일 합니다만..

       - 인텔보드와의 차이점은?? AMD 보드는 1번 포트 뿐만아니라.. 2, 3, 4번 모든 포트에서 인식 합니다.















2. Test2. x4+x4+x4+x4모드에서.. 인식 여부??



* 이번에는..  x4+x4+x4+x4모드에서 확인을 진행해 봅니다.





* 오~ 2번, 4번 슬롯의 960EVO, A1000이 부팅디바이스로 모두 잡히네요.. 굿!!





* 윈도우 부팅 후..  정상적으로 인식되는 모습니다 ^^..

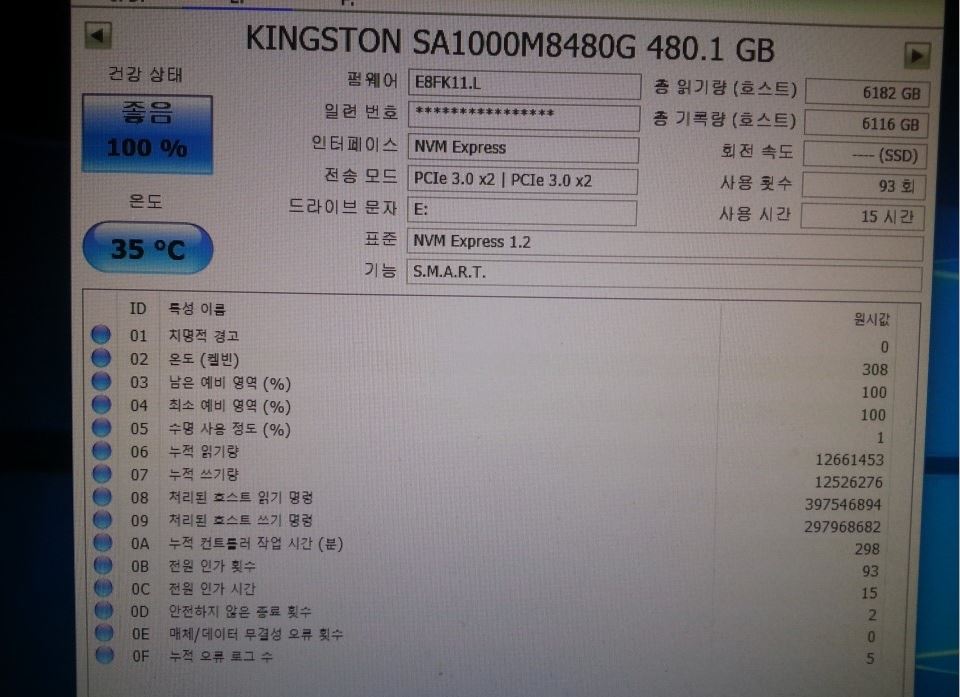

* 킹스톤 A1000 480G CDI

▲ 본래 스펙이~ PCIe3.0 x2 입니다. 정상!!





* 삼송 960EVO 250G CDI







● (결과적으로)  x4+x4+x4+x416 모드에서는?? 모두 정상 인식됩니다.. 굿!! ^^..















3. Test3. 1번, 3번포트에 장착.. 인식여부??





* 이번에는.. 포트를 옮겨서 1번, 3번 포트에 연결해 보았다고 하시네요 ^^..





* 위 2, 4번 연결과 동일하게.. 정상적으로 인식되는 모습니다 ^^..











4. Test3. x4+x4+x4+x4모드에서.. 간단 CDM 및 File Copy Test



ㅁ Test 조건은??  R5 1600, 터보 OFF, 노오버, 전원옵션 균형모드시라고 하시네요 ^^..

                             (* 현재는 인식여부가 중요해서.. 최적화는 실사용상태라도 충분합니다.)





* 960EVO 250GB

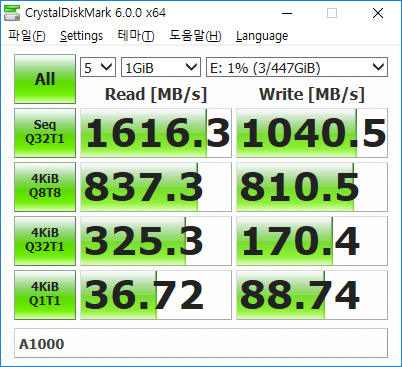

* A1000 480GB

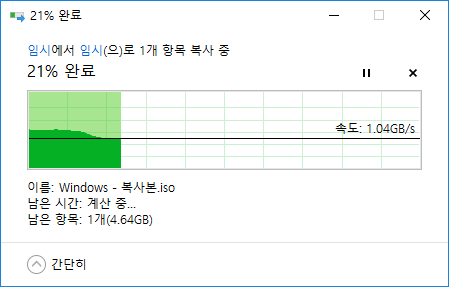

* 960EVO -> A1000  : 5.9GB ISO파일 전송



* A1000 -> 960EVO :
5.9GB ISO파일 전송

▲ 스샷 잡기도 어려우셨다고 하시네요 ^^..















5. Test4. 보드 M.2포트 및 PCIe확장카드에서 인식여부??



ㅁ 해당 Tes는?? 보드의 32Gbps M.2 포트와 확장카드에 연결해서 인식여부를 확인하셨네요 ^^..

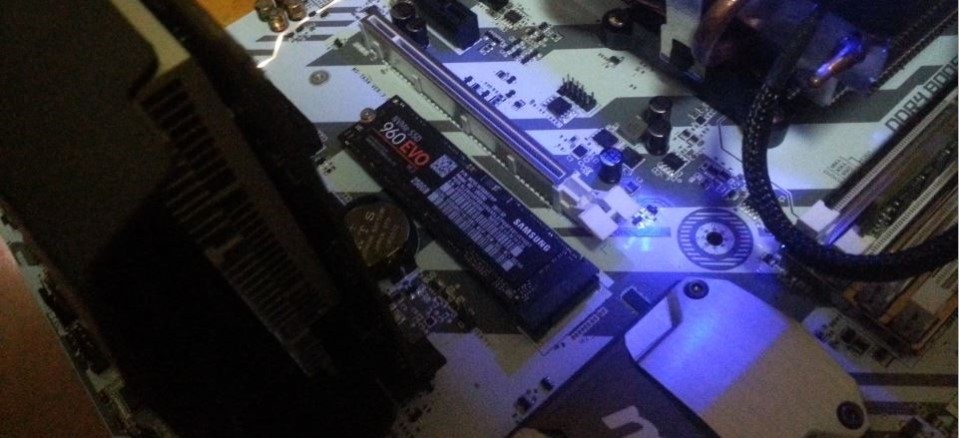

* 960EVO를 32Bps M.2포트에 연결!!





* A1000을 확장카드 3번 포트에 연결.





* 합체 완료!!

▲ 저야 내장 사용자라 잘 모르겠습니다...

    - PCIe x16에 외장 글카가 꼽힐 경우... M.2 SSD쪽에 공기 흐름 및 발열 해소에 장애가 될 수도.... ㄷㄷ





* 정상인식 됩니다 ^^..















● (의견) AMD B350보드에서 결과 요약.



   ① AMD B350칩셋 보드 ~ PCIe3.0 x16 슬롯.. x16 모드에서는??

       - 인텔 보드는?? 1번 포트에서만 1개만 인식되었으나..

       - AMD 보드는?? 1개만 인식하는건 동일하나.. 1,2,3,4 모든 포트에서 인식함!!

   AMD B350칩셋 보드 ~ PCIe3.0 x16 슬롯.. x4+x4+x4+x4모드에서는??

       - 아주 잘 인식되고, 정상 동작 합니다 ^^..



     주의사항!! B350칩셋 및 상위급 칩셋 보드라 하여.. 모두 되는 것은 아니며...

                       필!!  바이오스에서 x4+x4+x4+x4 분할 모드가 지원되어야 합니다 ^^..







※ 장시간 어려운시간 내주시고, Test를 진행해 주신 참나우님께 감사드립니다 ^^..

      - 다만, 참나우님께서.. 엄청난 양의 Test와 스샷, 그리고 자세한 진행과정상 내용들을 메모해서 보내주셨는데.....

        보내주신 스샷의 일부만 편집 & 제마음대로 결과를 요약해서 올리는점을 양해 부탁드립니다.









이상 고급진~ ASUS Hyper PCIe x16 NVMe M.2 Card 사용기를 마칩니다 ^^..









■■ 사용기 목차 ■■

1편. 제품 개봉 및 외관편  : 인텔 보급형보드 인식여부는??

      [링크] realitreviews.tistory.com/203

2편. 추가확인편 : AMD 보급형 보드에서의 인식여부??

      [링크] realitreviews.tistory.com/204
