ASUS Z590, i5-11600K Review ⑨ ASUS Hyper M.2 PCIex16 Card 연결.. 분할 인식은 잘 됨!! NVMe 레이드는 실패!!

728x90
반응형

PCIe4.0x4 / PCIe3.0x4 / PCIe3.0x2 혼재시 ~ 어떻게 인식될까??







* ASUS TUF Gaming Z590 Plus의 PCIe4.0 레인 분할 지원을 확인해 보기위해서..

비로소~ 장시간 서랍속에 보관중이던 ASUS Hyper M.2 PCIe3.0x16 카드를 소환해 봤습니다 ^^..









ㅁ (취지) ASUS Hyper M.2 PCIe3.0x16 카드는?? V1 초기 구버전 제품입니다.
    - 이후, V2 버전에 이어서. Gen4 버전까지 나와있는 상태입니다.
    - Z590 PCIe4.0x16 슬롯에서.. PCIe3.0x16 V1 초기 버전의 호환성 및 사용성을 확인해 보고자 합니다.



      ※ 2018.07.13일자, 이전 아마존 구매 및 사용기 참조

         [링크] realitreviews.tistory.com/203











● ASUS 공홈 : Hyper M.2 Card 지원 목록 참고





* 아수스 공홈에 올라와 있는 지원모델, 지원갯수, 장착방법 등을 참고해 봅니다.

  [이미지출처 링크]  www.asus.com/KR/support/FAQ/1037507







ㅁ Z590 지원 모델 및 지원 갯수

▲ TUF GAMING Z590 -Plus의 경우 3개를 지원합니다.









ㅁ 3개 지원시 장착방법















● Hyper M.2 PCIe3.0x16 카드 소환 및 장착





ㅁ 서랍속~ Hyper M.2 카드 소환







ㅁ 종류별로 다르게~ 4개를 모두 장착합니다.

▲ 모두 다른 제품으로.. 4개 모두 장착 후 설정 옵션별 인식상황을 확인 해 볼 예정입니다.

    ① 1번 포트 : PCIe4.0x4 PM9A1 512GB

    ① 2번 포트 : PCIe3.0x4 960EVO 250GB

    ① 3번 포트 : PCIe3.0x4 P31 500GB

    ① 4번 포트 : PCIe3.0x2 A1000 480GB.... 과연??













● 바이오스 레인 분할 설정 방법

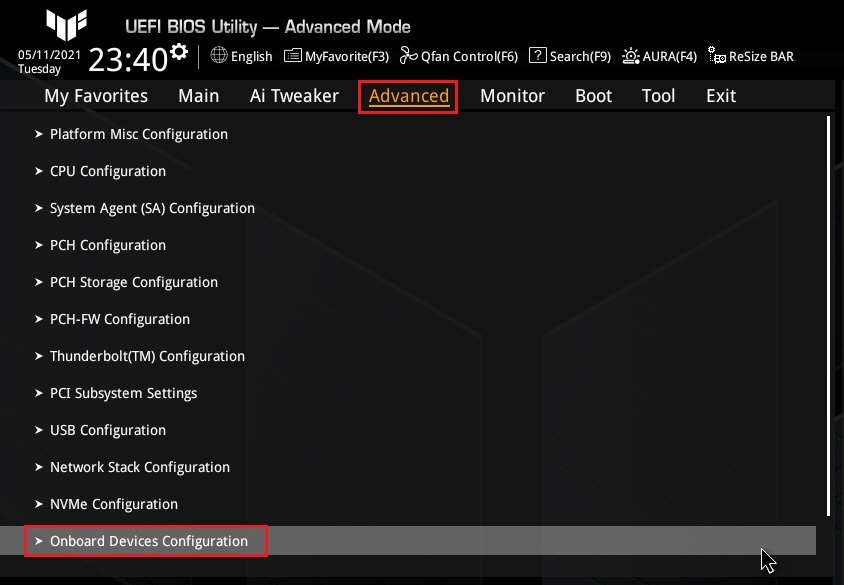

ㅁ Advanced - "Onboard Devices Configuration" 항목으로 들어갑니다.







ㅁ "PCIe Bandwidth Bifurcation Configuation"항목에서 설정을 변경해 줄 수 있습니다.

▲ 이하, 위 3가지 모드.. 설정별로 인식 상황을 확인해 보도록 하겠습니다.













●  PCIe 레인 분할 설정별 인식현황





1. "AUTO" Mode





* 2가지 케이스로 나오는데요. (* 스샷은 이하 중복이라서 생략했습니다.)
  ① Case1. 4개 모두 꼽을 경우... 아애 인식 안됨!!
  ② Case2. 위 공홈 설명에 따라서.. M.2_2번 포트 SSD를 제거하면.. 1번 SSD 1개만 인식 됨!!











2. "x8/x8" Mode



* x8/x8 Mode로 설정하면~ 1번, 3번 SSD 2개만 인식 됩니다 ^^..





ㅁ CDI

▲ 전송모드를 통해서 연결 상황을 보면.... PCIe4.0x16임에도 불구하고...

    - PCIe4.0 제품은?? PCIe4.0으로, PCIe3.0 제품은?? PCIe3.0으로 개별인식이 잘 됩니다!!









ㅁ PCIe4.0x4 PM9A1 512GB.. 정상!!





ㅁ PCIe3.0x4 P31 500GB.. 정상!!











2. "PCIe RAID" Mode



* PCIe RAID Mode로 설정하면.. 비로소 1번, 3번, 4번 SSD 3개 모두 인식이 됩니다 ^^..









ㅁ 바이오스 인식확인!!







ㅁ PCIe4.0x4 PM9A1 512GB.. 정상!!







ㅁ PCIe3.0x4 P31 500GB.. 정상!!







ㅁ PCIe3.0x2 A1000 480GB.. 정상!!













● (의견) 정상 분할지원 및 인식은 성공!! 레이드는 실패!!

    ① 비로소~ 2년 이상 서랍속 Hyper M.2 PCIe3.0x16 Card가 잘 동작됨을 확인했습니다 ^^..

        - 개인적으로 레이드를 하지 않기 때문에.. 개별적인 인식 및 정상 동작이 중요했습니다.

    ② 또한, 개별 동작시.. 벤치값을 보면...

        - 보드 M.2 포트에 직접연결 대비 벤치오차 수준으로 지장없이 잘 나오는게 관찰됩니다.

    ③ 다만, 레이드 진행시...

        - PCIe4.0x16 슬롯에 연결된 M.2 SSD는?? 레이드 디스크 목록에 뜨지 않아서 실패했습니다.

        - PCH쪽 M.2에 연결하면~ 가능하겠지만, PCIe3.0 32Gbps 지원이라서 진행 제외했습니다.









※ 이후, 최종편은?? * 이제 확인할 부분은 대부분 확인 한 듯 싶습니다.

  - 5월중순~하순경 Win10 21H1버전이 공식 배포예정으로 알려져 있어서..

    최종적으로.. 간단하게 Win10 21H1 Test 후 사용기를 완료 예정입니다.

  - 실사용시 추가적으로 발견되는 사항 및 사용팁이 있다면..

    사용기 하단 목차의 추가확인편을 통해서 업데이트 해 놓도록 하겠습니다.











* Special thanks, 머쨍님!!

가볍게 참고해 보시구요. 그럼, 좋은 하루 보내세요 ^^..
