ASUS Z590, i5-11600K Review ⑤ USB3.1/3.2 호환성 : 비로소~ USB3.1 호환성 블랙홀 탈출 성공!!

728x90
반응형

 * 요새~ 많이 바쁘고, 컨디션 난조로.. 이래 저래~ 사용기 진행이 멈춰있었는데요.

수년간~ 삽질 및 숙원 과제!! 인텔 네이티브 USB3.1/3.2 호환성을 확인해 봤습니다 ^^..











ㅁ 수년간 관찰된 USB3.1 호환성 관련사항은??

    - USB3.1(10Gbps) ASM1142, ASM2142 칩셋포트 및 USB3.1 외장칩셋(ASM, VIA, JMS) 조합에 따라서...

      인식안됨, 벤치 또는 파일전송시 연결 끊김, WTG 부팅불가, USB2.0 속도로 저하,

      포트에 꼽아놓고 부팅시 부팅안됨 등등.. 원인 추정불가 불특정하게 나타나며..

    - ORICO USB3.1 유전원 Hub에 연결시.. WTG인식안됨, USB3.1외장 기기의 USB3.0속도로 저하..

      무엇보다, 해당 ORICO USB3.1 Hub는 ASM1142 Hub에서만 전용으로 사용했으며,

      Hub 포트에 외장기기 2개를 연결하면~ 1개만 제대로 사용가능하다거나,

      외장간 파일전송시~ 파일전송 중 멈춰버리는 등 문제에 직면해 있었습니다.





   * 해당 USB3.1 호환성 원인을??

     - ASM1142/2142 확장칩셋이 원인인지?? 외장케이스 칩셋이 원인인지?? Hub칩셋이 원인인지??

       수년간 원인을 알수가 없었는데요.

     - 이후, USB3.1/3.2 네이티브 포트 시스템이 생기면~ 해결될 것이라는 막연한 기대감만 가지고 있었고,

       확인해 보고 싶었던 사항인데요. 이번에~ 숙원 과제로..  확인 진행을 해보게된 사항입니다.



   * 해당 사용기기 살짝 늦어진 이유 중 하나가?? (* 케이블 호환성 삽질!!)

      - ORICO USB3.1 Hub에서.. ORICO USB3.2외장이 서브인식은 잘 되나, WTG 부팅시 블스가 발생해서~ 몇 일 애좀먹었는데요.

      - 원인은?? 케이블이였으며, 케이블 교체 후 정상적으로 잘 동작하고 있으며.. 아래 결과치들이 만들어졌습니다.



   * USB3.1 호환성 관련글들은?? 링크가 어려워서... 일부 관련글들에 대하여~ "태그작업"을 해두었습니다.

     - 게시글 하단 태크에서 "USB호환성블랙홀"을 클릭하시면~ 관련글들을 보실 수 있으실겁니다.











ㅁ USB명칭!! 이하 USB3.0, USB3.1, USB3.2로 표기합니다.

    - USB3.0 : USB3.1 Gen1 = 5Gbps

    - USB3.1 : USB3.1 Gen2 = USB3.2 Gen2 = 10Gbps

    - USB3.2 : USB3.2 Gen2x2 = 20Gbps













● USB3.1/3.2 외장기기 소환





* 아래 외장 기기들은?? 최근 USB3.2 ORICO 외장을 포함해서..

   - 호환성 블랙홀을 무진장 겪었었던~ USB3.1 외장기기 및 HUB를 모두 소환해 봤습니다.





▲ 위 USB3.1/3.2 외장 제품들에 대해 간단하게 설명드리면......

    ① StarTech USB3.1(10Gbps) Sata3 A-Type, C-Type 커넥터 (* ASMedia ASM1351 칩셋)

    ② ORICO USB3.2(20Gbps) NVMe M.2 쿨링팬형 외장케이스 (* ASMedia ASM3242 칩셋)

    ③ ORICO USB3.2(20Gbps) NVMe M.2 No 쿨링팬형 외장케이스 (* ASMedia ASM3242 칩셋)

    ④ Ugreen USB3.1(10Gbps) NVMe M.2 외장케이스 (* ASMedia ASM2362 칩셋)

    ⑤ H1111z USB3.1(10Gbps) NVMe M.2 외장케이스 (* ASMedia ASM2362 칩셋)

    ⑥ IPTime HDD3225 USB3.1(10Gbps) Sata3 외장케이스 (* VIA VL716 칩셋)

    ⑦ ORICO USB3.1(10Gbps) 유전원 허브 (* VIA VL820 칩셋)







※ (진행 방법론!!) 가장 확실하고, 빠른~ USB3.1 호환성 검증 방법은??

   - 어차피, 호환성 및 인식에 문제가 있다면.. 부팅디스크 인식 및 WTG이 안되기 때문에...

     "WTG 부팅 후.. 벤치값이 정상 범위"로 나오면.. 정상이라 판단하면 될 듯 싶습니다.

   - 과거 USB3.1 호환성 삽질은?? 왜 그런지 생각하는거 자체가 인생낭비입니다.

     혹시라도, 잘 안되는 부분이 관찰된다면.. 잘 되는 조합만으로 사용하면 됩니다.













1. ORICO USB3.2 쿨러형 외장 + 950Pro 256GB WTG 부팅.. 정상!!





* 가장 먼저, Z590 네이티브 USB3.2/3.1/3.1 포트에서 WTG 부팅을 진행해 봤습니다.





※ 비교참고용!!  동일 외장케이스/SSD/윈도우버전 상태에서.. 타 시스템에서 WTG 부팅의 결과입니다.

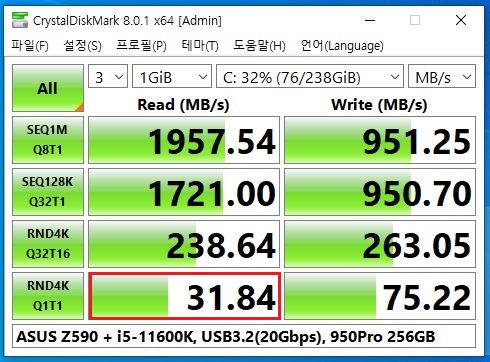

ㅁ USB3.2 포트

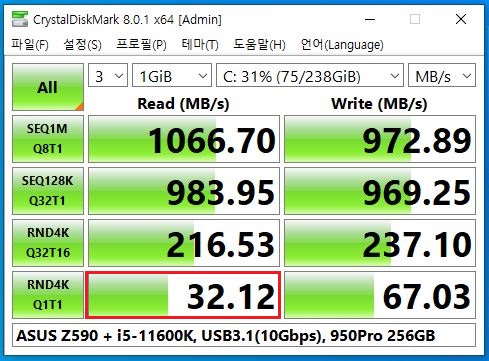

ㅁ USB3.1 포트

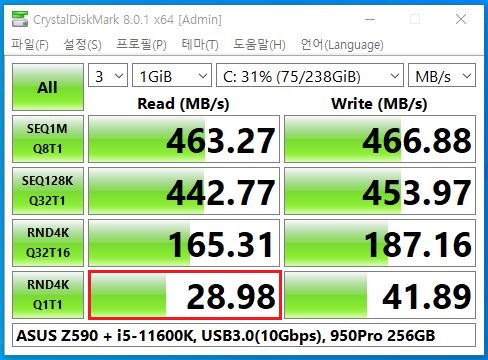

ㅁ USB3.0 포트





▲ (의견) ASUS Z590 보드 네이티브 USB3.2/3.1/3.0 포트 WTG시 4k 값이 다소 낮습니다.

    - 윈도우 부팅된 OS디스크 상태 및 드라이버 조건에서~ 충분히 그렇 수 있습니다.

    - WTG 부팅상태에서 4k 값만 살짝 아쉬울 뿐~ 정상동작합니다!!















2. ORICO USB3.2 No 쿨러형 외장 + PM9A1 500GB 서브상태.. 4k 정상!!





* 이번에는?? 위 1항 ORICO USB3.2(950Pro) 쿨러형 외장케이스의 4k Q1T1 성능 저하를 확인하기 위해서...

   - 동일 칩셋 ORICO USB3.2 No쿨러형 외장에.. PM9A1 500GB를 장착 후 서브상태에서 포트별로 확인해 봤습니다.

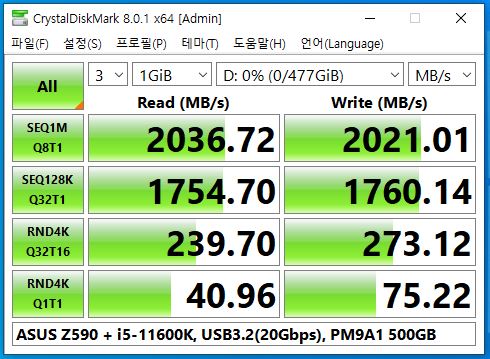

ㅁ USB3.2 포트.. 정상!!

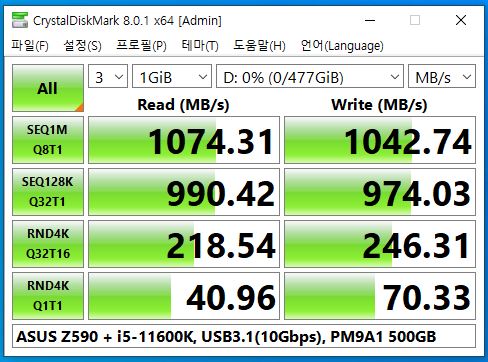

ㅁ USB3.1 포트.. 정상!!







ㅁ USB3.0 포트.. 정상!!



▲ (의견) 네이티브 USB3.2/3.1/3.0 포트 서브상태에서는?? 4k 값이 잘 올라옵니다.. 굿!!















3. StarTech USB3.1 - Sata3 커넥터 + 870EVO 1TB.. 정상!!





* 이번에는?? StarTech USB3.1 사타3 커네터에 870EVO 1TB 연결 후 동작상태를 확인해 봤습니다.

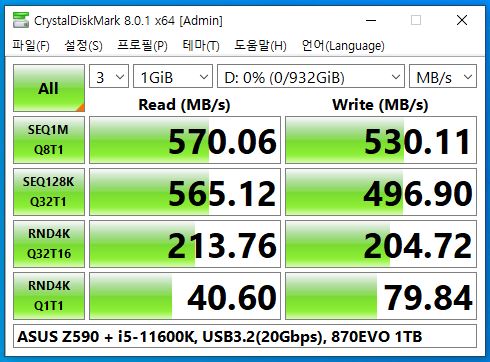

ㅁ USB3.2 포트.. 정상!!







ㅁ USB3.1 포트.. 정상!!







ㅁ USB3.0 포트.. 정상!!















4. IPTime HDD3225 USB3.1 외장케이스 + 870EVO 1TB.. 정상!!





* 해당 VL716 제품이?? ASM1142 칩셋 포트에 직결시 USB2.0속도로 저하되었었습니다.

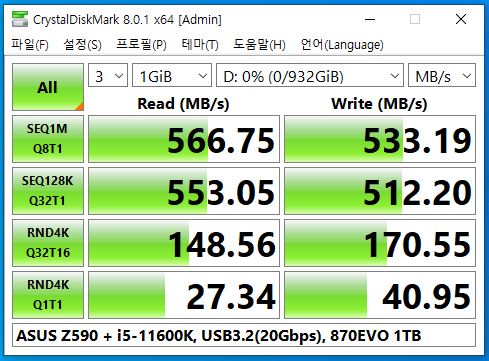

ㅁ USB3.2 포트.. 정상!!







ㅁ USB3.1 포트.. 정상!!







ㅁ USB3.0 포트.. 정상!!

▲ (의견) 위 StarTech(ASM1351) 커넥터 대비 4k 값이 살짝 밀리는 부분을 제외하고는 모든게 정상입니다.

    - 네이티브 USB3.1에서는 그냥~ 정상적으로 동작합니다!!















5. 마지막~ ORICO USB3.1 유전원 HUB.. 모든게~ 정상!!





* ORICO USB3.1(10Gbps) 유전원 허브를.. Z590 USB3.1(10Gbps) A-Type 포트에 연결했습니다.



※ 참고로, 아래와 같은 호환성 문제로.. USB ASM1142 확장카드 전용으로만 사용했었습니다.

   ① ASM2142 칩셋 확장카드에서.. Hub경유시 : WTG부팅 디스크 인식안됨!!

   ② ASM2142 칩셋 확장카드에서.. Hub경유시 : USB3.1외장이 USB3.0속도로 저하!!

   ③ Hub에 USB3.1 외장 연결 후 외장간 대용량 파일 전송시 : 파일 전송 진행 중 멈춰 버림!!

      - 2개 연결시.. 1개만 정상 연결되고, 다른 1개는 정상동작을 하지 않아서.. 사실상 1개만 제대로 동작했음!!







① 2종 WTG 부팅.. 정상!!

▲ ORICO USB3.2(950Pro), H1111z USB3.1(A1000) 외장 모두 WTG 정상부팅이 됩니다.

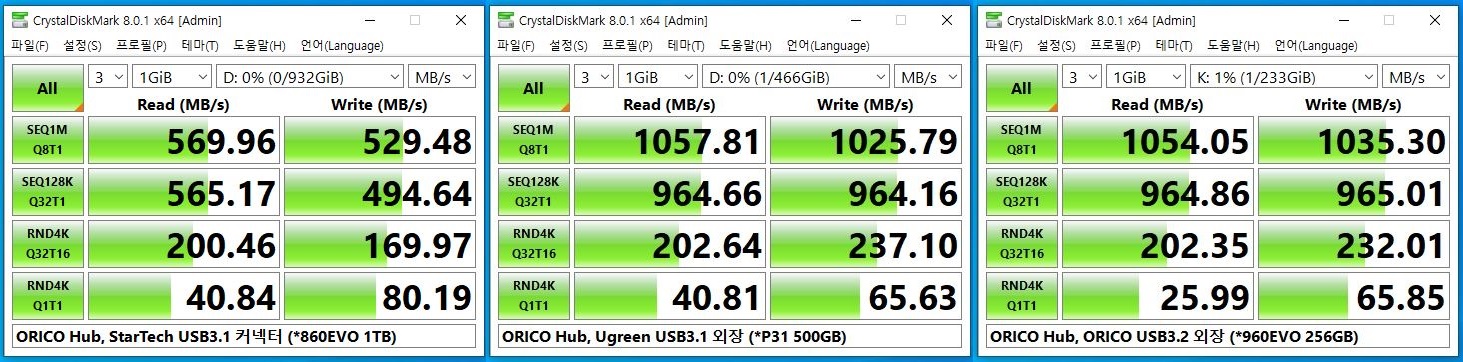

② 3종 서브상태.. 정상!!

▲ StarTech USB3.1(860EVO), Ugreen USB3.1(P31), ORICO USB3.2(960EVO) 외장 모두~ 서브 정상동작 합니다.

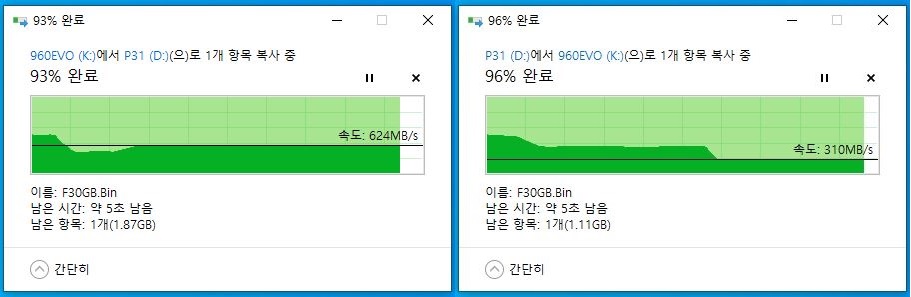

③ 외장 2개 연결 후 30GB 전송.. 정상!!

▲ Hub에.. ORICO USB3.2(960EVO), Ugreen USB3.1(P31) 2개 외장을 연결 후 30GB 단파일 전송시...

    - 이전의 파일전송 진행중 멈춤증상이 관찰되지 않으며... 아주 정상적으로 잘 진행이 됩니다!!





● (중간 의견) 비로소~ 결론을 내릴 수 있게 되었네요. 네이티브 USB3.1 포트에서는 모든게 정상동작합니다!!

    - 즉, ORICO Hub의 문제가 아닌... ASM1142/2142 확장칩셋의 호환성 문제로 생각해 볼 수 있습니다.

















● (의견) 호환성 블랙홀 탈출 성공!! 네이티브 USB3.0/3.1/3.2에서는 자유로운 듯 합니다.

    - 그간, ASM확장칩셋 + USB3.1 외장(ASM1142/2142, VL716,JMS583)칩셋 조합에 따른...

      불특정한~ 인식끊김, USB3.0/2.0으로 저하, 꼽고 부팅시 부팅불가, WTG부팅 안됨 등

      복잡 다단한~ 여러 호환성 불랙홀 증상을 발견하지 못했습니다.

    - 물론, ASUS Z590 보드에만~ 해당되는 사항일 수 있습니다.

      개인적으로 문제 되었었던~ 기가바이트 등 타사보드 또는 ASMedia USB3.1/3.2 확장칩셋 포트에서는??

      호환성 블랙홀을 장담할 수 없으며, 호환성이 계속될 수도 있음을 말씀 드립니다.














* ASUS로 넘어온 이유?? USB WTG 호환성에 대한~ 1차 목표 달성!!

외장족에게 큰 기쁨입니다!! 가볍게 참고해 보시구요. 그럼, 좋은 하루 되세요 ^^..
