궁금증2. 분해 난이도는 괜찮을까?? PCIe3.0x2 여유 슬롯이 있을까??
이번에는 주문해 놓은~ 8GB RAM, PCIe4.0x4 NVMe SSD가 도착해서..
하판 분해 및 CPU, 저장장치를 위한 RAM, SSD를 추가를 진행해 봤습니다 ^^..
ㅁ 진행순서
① 하반 분해 및 RAM, SSD 추가 장착 하기
② RAM, SSD 인식 확인
③ System Test 준비 : 최적화 기준 및 Test 항목
1. 하반 분해 및 RAM, SSD 추가 장착 하기
ㅁ 분해 준비 및 하판 분해하기

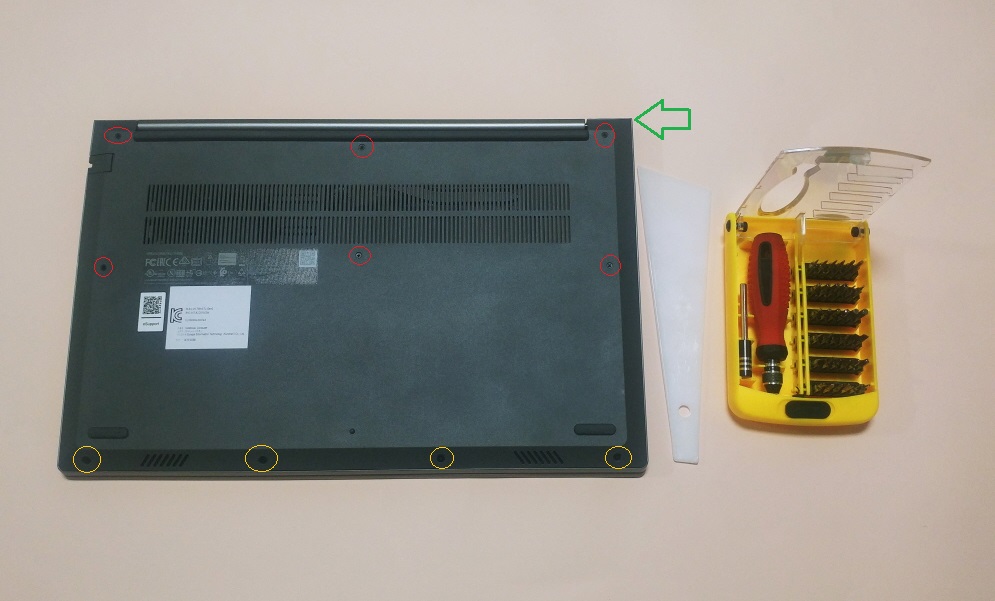

▲ Special thanks, 야매 입문님!! 하판분리를 위해서 드라이버와 헤라를 하나 미리 준비했습니다.
① 나사가 총 10개가 있고, 나사 머리 사이즈도 2가지로 살짝 다릅니다.
- 위쪽 6개는 빠지지 않는 타입??, 아래쪽 4개는 빠지는 타입??입니다.
② 여튼, 나사 10개를 모두 풀어준 후에..
- 혹시나, 흠집이 나도~ 잘 보이지 않도록, 위쪽 코너 부분을 공략해서 하판을 조심 조심 분리해 줍니다!!
ㅁ 하판 분리 완료!!
▲ 예상했던거 보다.. 훨씬 수월하게~ 잘 분리가 되는군요!!

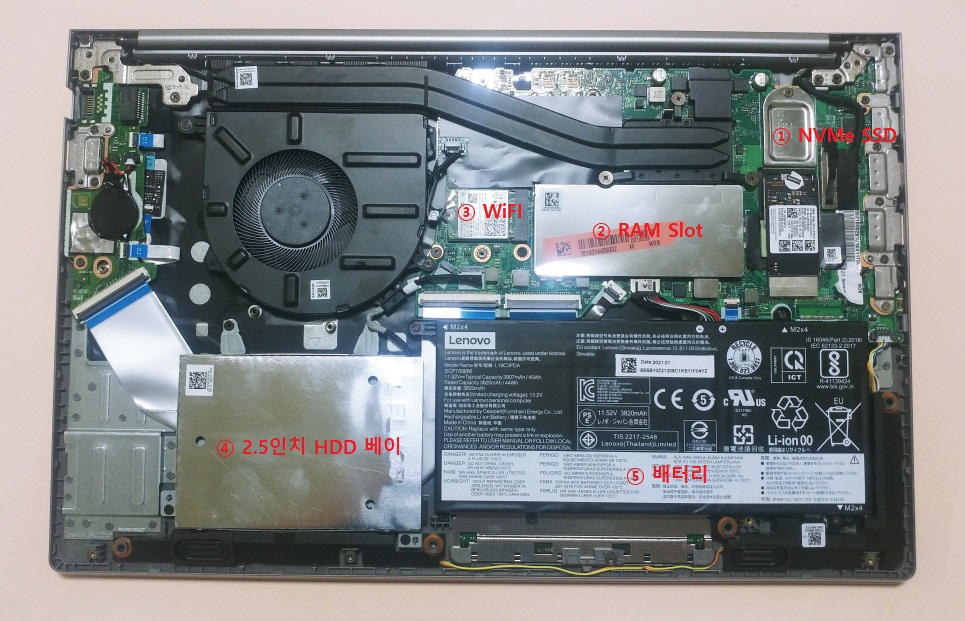

① NVMe SSD 교체하기

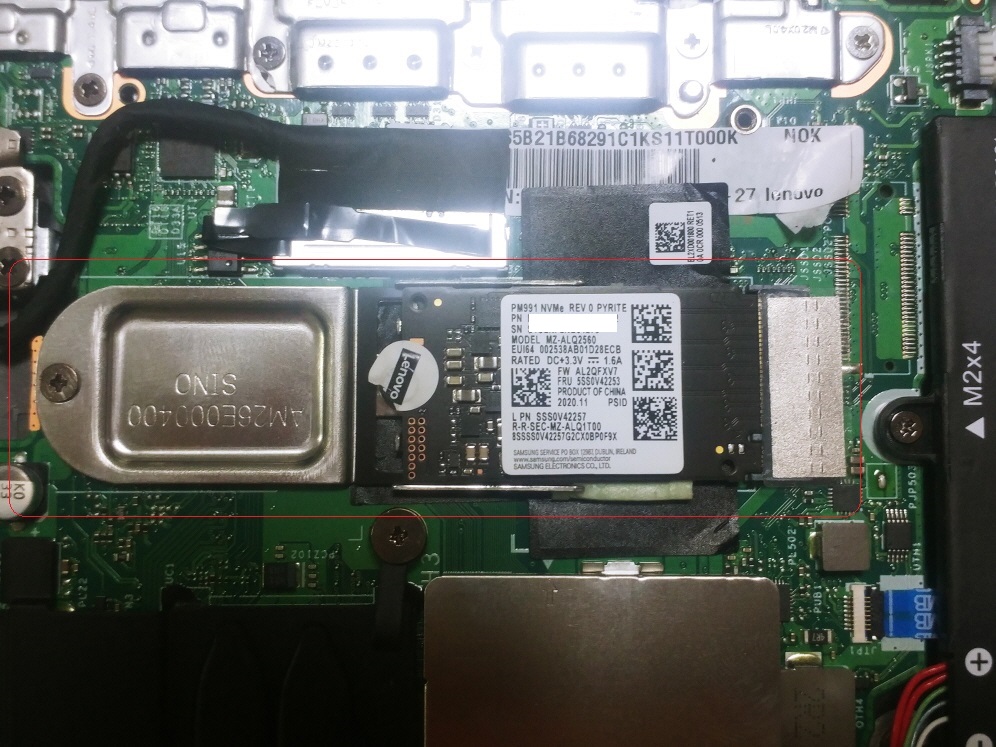

ㅁ PCIe3.0x4 NVMe SSD 위치를 확인합니다.
▲ 좌측 나사를 풀면.. "2242 NVMe SSD"가 분리됩니다.

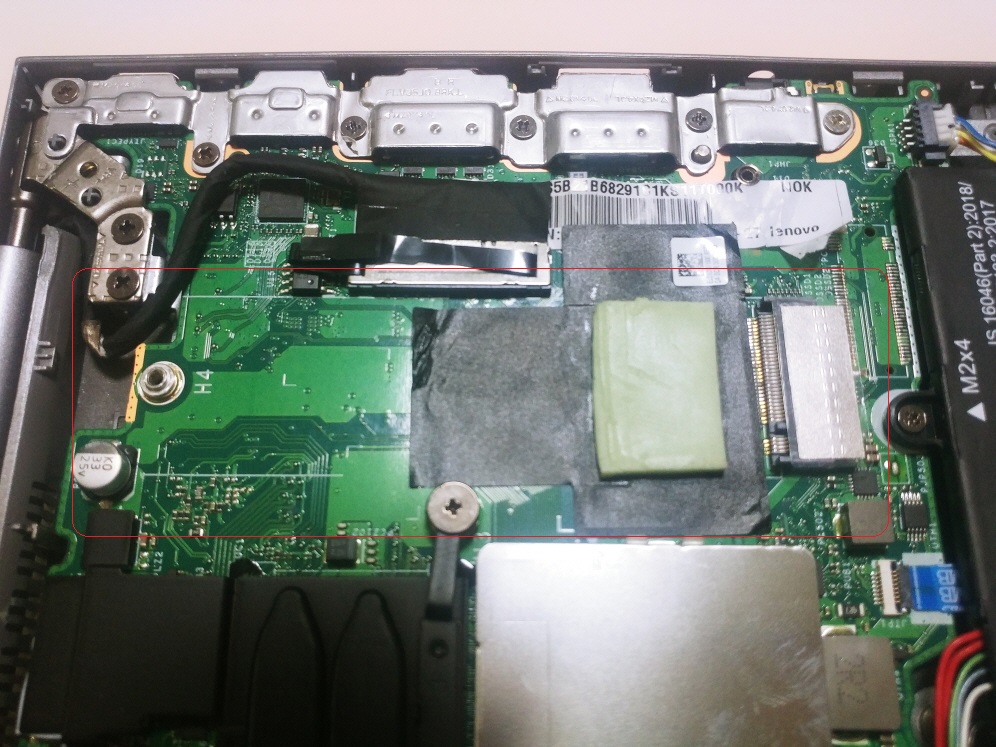

ㅁ NVMe를 분리 후.. 연두색 써멀패드가 보이네요.
▲ 써멀패드의 경우.. NVMe SSD가 살짝 휠 정도로 다소 두껍습니다.

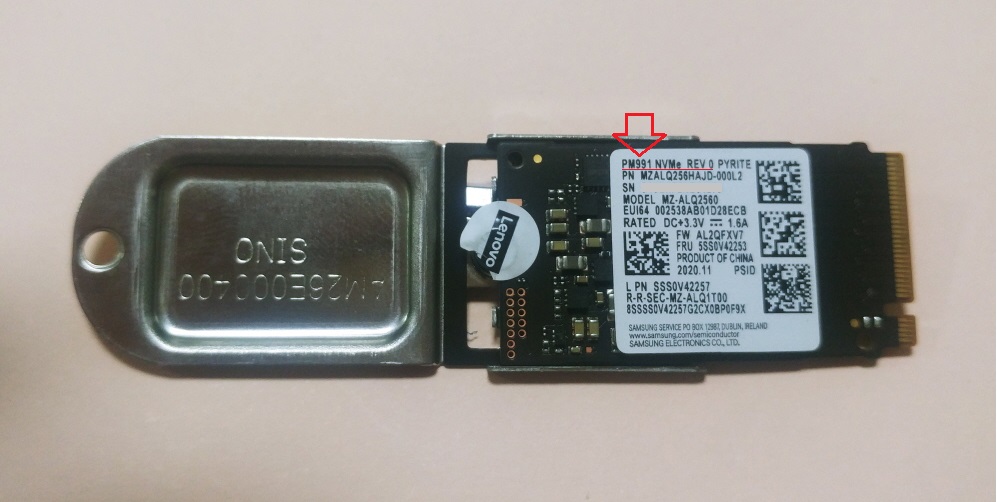

ㅁ NVMe SSD는?? 삼성 PM991 256GB 제품이며, DRAM Less 제품입니다.
ㅁ PCIe3.0x4 제품의.. 최대 성능 확인을 위해서 SK Hynix P31 500GB 제품을 먼저 장착했습니다.
② DDR4 램추가하기

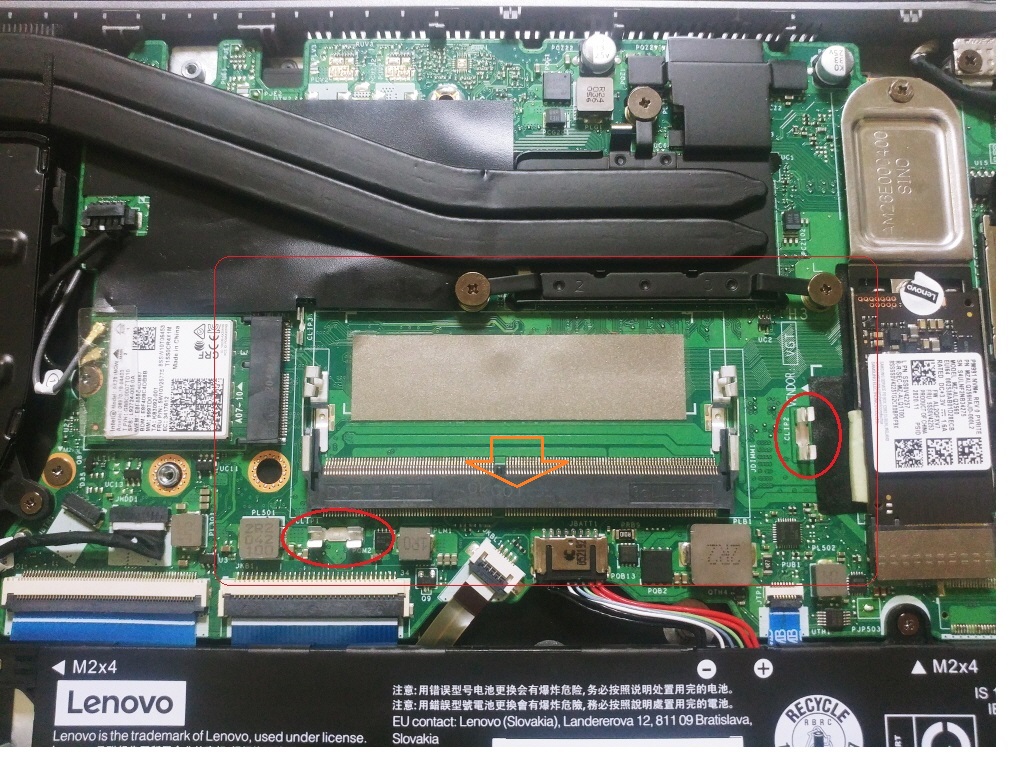

ㅁ RAM 슬롯 알루미늄 덮개를 천천히 분리하면.. 확장 가능한 여유 램슬롯이 있습니다.
▲ (화살표) 표시부에 접착되어 있습니다.
- 접착력이 다소 강해서.. 알루미늄 덮개가 얇아서 조심~ 조심~ 떼어내야 합니다.

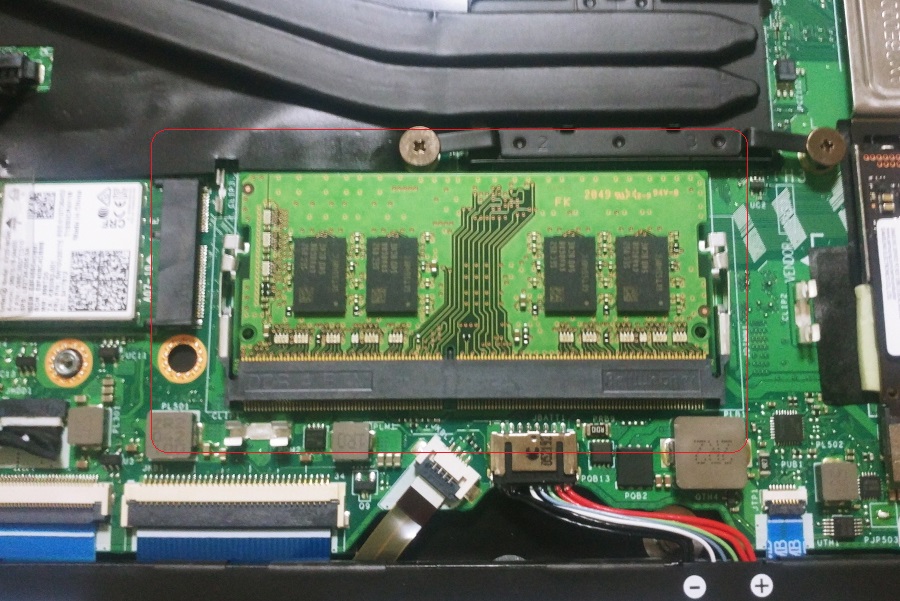

ㅁ 추가로 구매한.. DDR4 RAM을 장착해 줍니다.
③ 무선 WiFi6 랜카드 확인

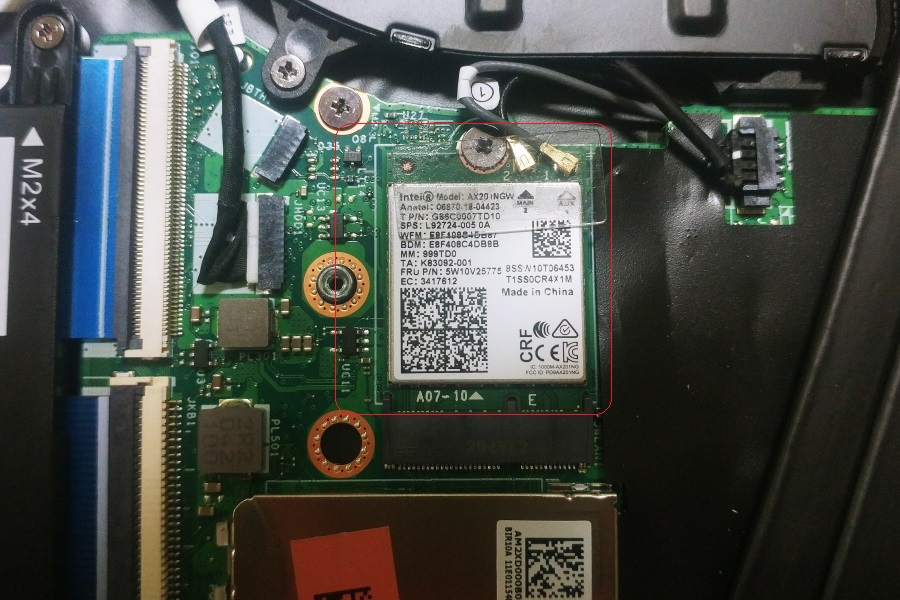

ㅁ Intel AX201NGW 제품입니다.
④ Sata SSD 추가 장착하기
ㅁ 보드에서 4군데 나사를 풀어서.. "2.5인치 베이"를 분리합니다.
ㅁ 2.5인치 베이 측면 나사 4개를 풀면.. "2.5인지 틀"이 분리됩니다. (* 그냥 모양 유지용 틀입니다.)
▲ 2.5인치 틀안의 화살표에 사타/전원 커넥터가 있습니다.

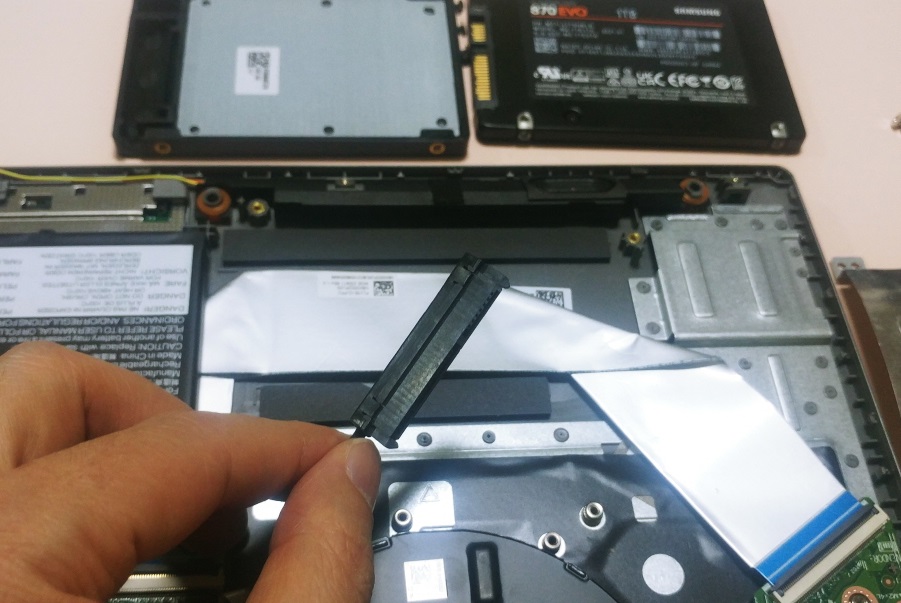

ㅁ 2.5인치틀은 빼내 버린 후.. 사타/전원 커넥터!!
ㅁ 사타/전원 커넥터를.. 아래와 같이 Sata SSD를 연결할 수 있으며...

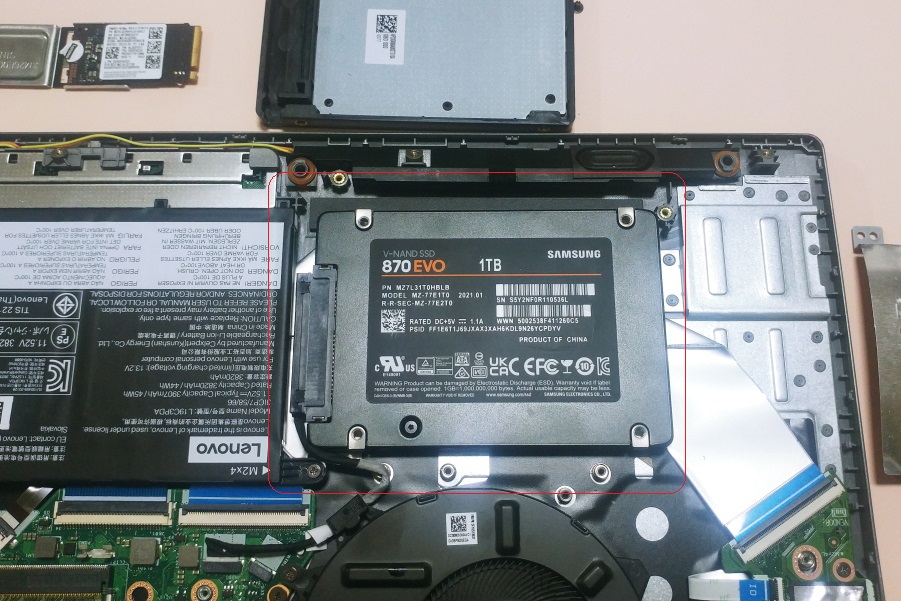

ㅁ "2.5인치 베이"와 결합 후.. 2.5인치 베이 측면 나사 4개를 조여주면 됩니다.
▲ 그리고, 보드에 안착시켜주면 됩니다.
⑤ 배터리 분리해 보기

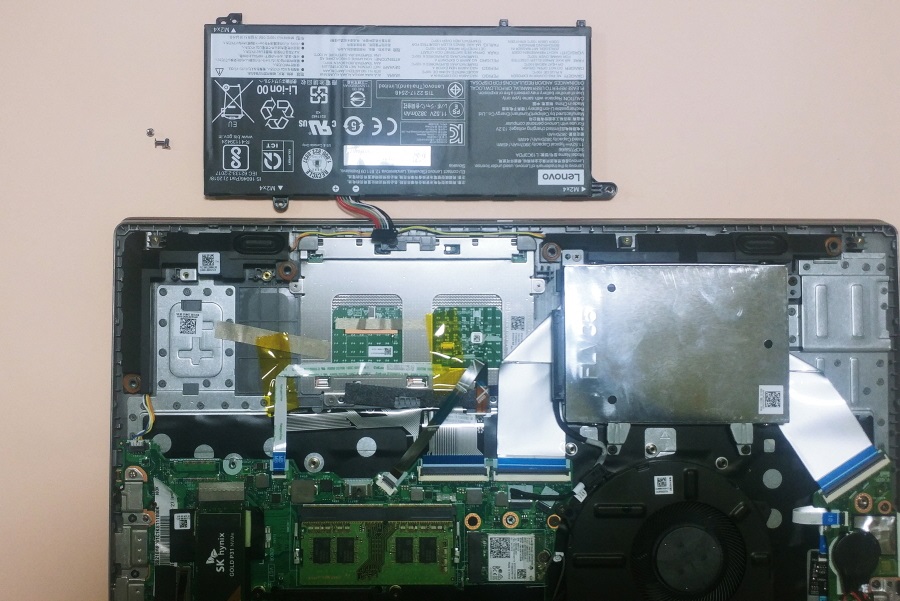

ㅁ (주황색) 표시부 위치의 나사 3개를 풀어주면 배터리를 분리할 수 있습니다.
ㅁ 분리완료.. 특이 사항 없음!! (* 귀찮게~ 괜히 한 듯...)
⑥ 이제 그만 마무리 하고, 하판을 덮습니다!!
▲ 모두 마무리 하고 나니..
- 삼성 2242 PM991 256GB와 2.5인치 틀만 남았군요!!
● 나름 열심히~ 분해 본 이유는?? PCIe3.0x2 NVMe 여유 슬롯 찾아 보기!! ㄷㄷ
- 혹시나, 스펙상에 있는 PCIe3.0x2 NVMe 여유 슬롯이 있는지?? 찾아보기 위함이였습니다 ㅠㅠ
그러나, 제 눈에는 보이지 않는군요!! 해당 모델은 없는 모델인 듯 합니다.
- 해당 제품 저장장치의 구성은??
PCIe4.0(3.0호환) NVMe Slot 1개 + 2.5인치 HDD/SSD Slot 1개까지 확장가능합니다.
2. 추가 DDR4 RAM, SSD 인식 확인 및 시스템 안정화 확인!!
* 추가 장착한 DDR4 8GB RAM과 Test용 SSD에 대한 정상 인식확인을 진행해 봅니다.
ㅁ 시스템 정보에서 RAM 16GB.. 정상인식 됨!!

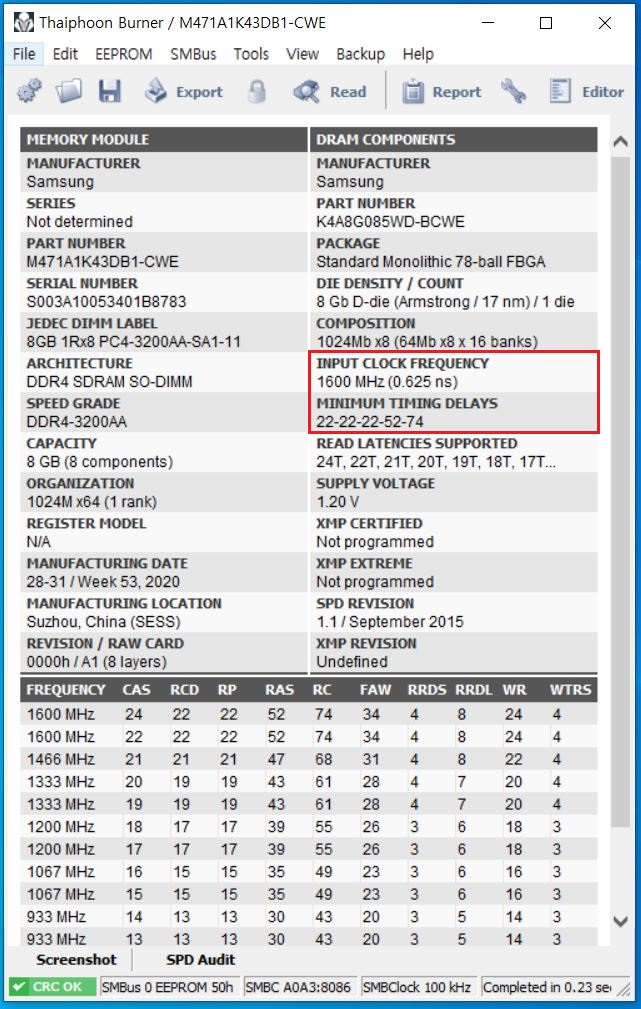

ㅁ 타이푼 버너에서도 추가 장착한 삼성 DDR4 8GB.. 정상인식 & 정보 확인됨!!
▲ 그러나, 보드에 통합된.. DDR4 8GB RAM에 대한 정보는 확인 안됩니다.

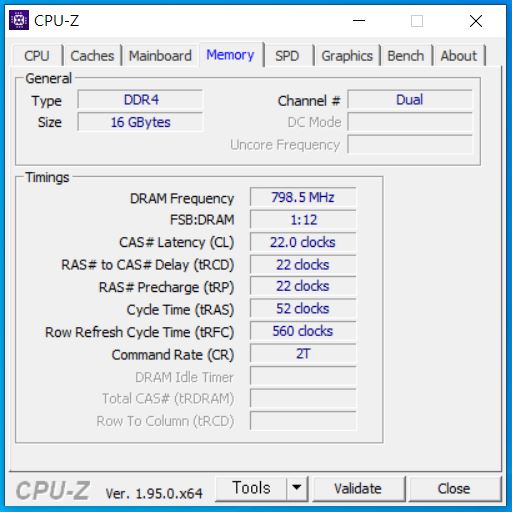

ㅁ CPU-Z에서도 16GB 정상인식.. 듀얼모드 동작 확인 됨!!
▲ 마찬가지로, 보드에 통합된.. DDR4 8GB RAM에 대한 정보는 확인 안됩니다.
ㅁ 추가 장착한~ SK Hynix P31 500GB, 삼성 870EVO 1TB.. 정상 인식됨!!

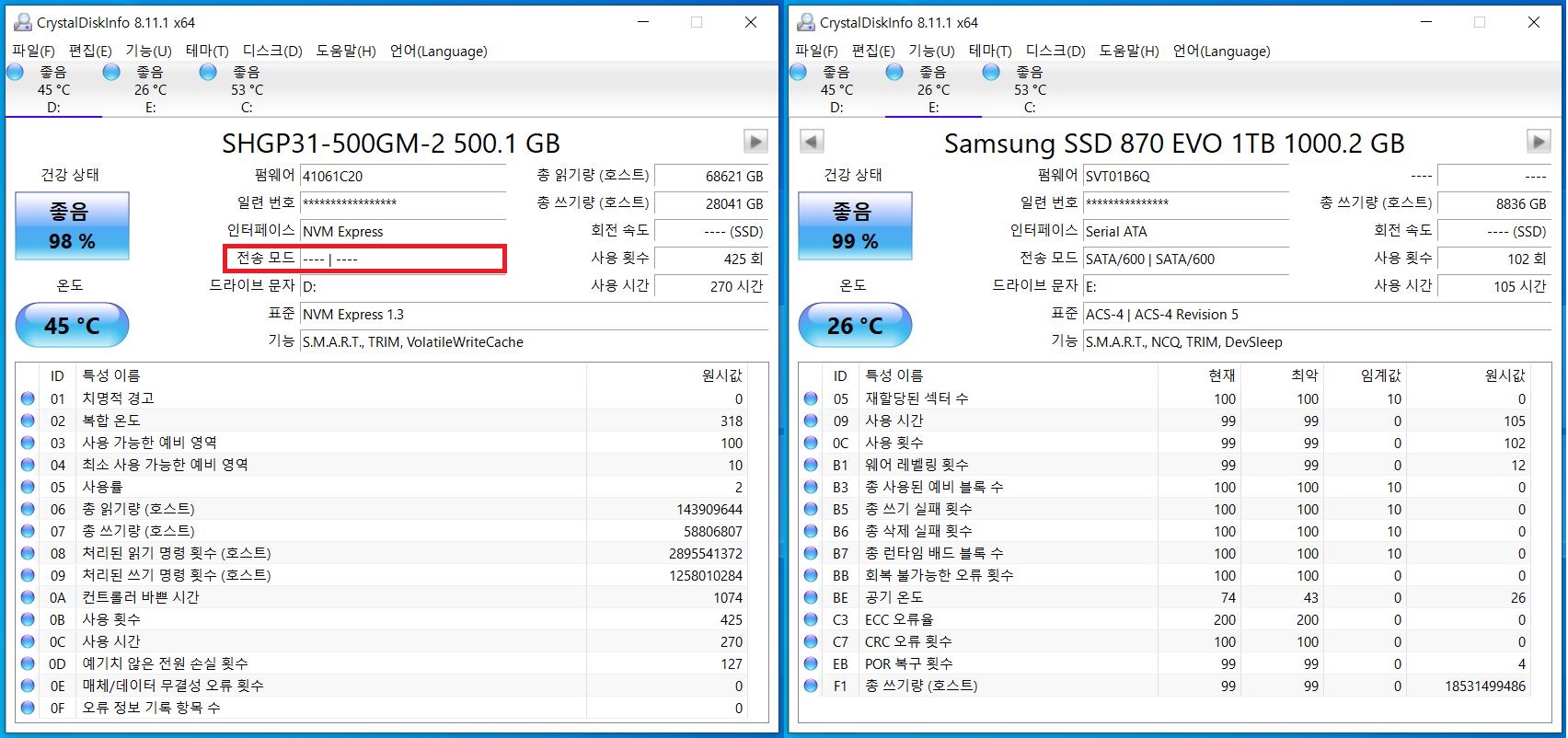

▲ 아쉽게도~ CrytalDiskInfo에서 NVMe 전송모드 정보가 표시되지 않네요!!
ㅁ 마지막으로, 클럭 및 시스템 온도.. 모두 정상!!
▲ [Test 준비완료!!] "노트북 쿨링 받침대"에서의 온도가 아주 안정적입니다.
- 물론, ORICO USB3.2 쿨러형 외장의 부팅 온도도 아주 안정적인 상태입니다.
3. System Test 준비 : OS 최적화 기준 및 Test 예정 항목
ㅁ Test System 및 최적화 기준!!
- 레노버 ThinkBook 15-ITL, i7-1165G7 (4C/8T)
- 부팅 Port & Disk : 썬더볼트4.0, ORICO USB3.2(20Gbps) Cooling Enclosure, 950Pro 256GB
- OS버전 : Window10 20H2 (* Test 시점 기준.. 중요/보안 업데이트 모두 진행함!!)
- 최적화 사항 : 전원옵션 고성능 모드 설정
(* 내장에 윈도우 설치시.. 균형모드로 설정될 수 있음!!)
ㅁ Win10 20H2.. 디폴트 InSpectre 보안 설정 상태 확인
▲ Tiger Lake CPU의 경우 멜트다운 항목은?? 해제되어 있는게 확인됩니다.
- 멜트다운부분이.. Tiger Lake에서는 HW적으로 패치가되었나요??
- 여튼, CPU/GPU System 관련 벤치는?? 해당 "기본 설정 상태 그대로 진행"합니다.
* 보안 업데이트에 의한 성능 하락 부분은?? 제조사가 감당해야 할 부분입니다!!
ㅁ 이후, Bechmark Test 진행 예정 항목
① CrystalDiskMark : PCIe4.0x4 PM9A1 500GB, PCIe3.0x4 P31 500GB, PCIe3.0x4 PM991, Sata 870EVO 1TB
② CPU-Z : CPU Single, Multi 성능 비교
③ CineBench R15 : 렌더링 성능.. GPU OPenGL, Single, Multi 성능비교
④ CineBench R20 : 렌더링 성능.. CPU Single, Multi 성능비교
⑤ 3DMark FireStrike : 3D게이밍 성능.. GPU, CPU 성능 비교
⑥ HandleBrake : 인코딩 성능.. CPU 멀티코어 처리 성능 비교
* 저는 종합적인 성능측면에서 이정도면 충분하다 생각하며, 추가적으로 더 진행해 보는건 각자의 선택입니다.
- 이후, 결과치 종합 및 사용기가 어떻게 작성될지는?? 벤치를 돌려보면서 고민해 볼 생각입니다.
● (의견) 해당 제품의 장점 중 하나는 낮은 분해 난이도 및 확장성인 듯 합니다 ^^..
- 음.. 제가 분해를 했다면.. 난이도가 결코 높지 않습니다 ㄷㄷ
- RAM 및 저장장치의 확장성도 이만하면~ 가격 대비 훌륭합니다.
* 준비완료!! 이제 진짜 시작입니다. 저전력 호랑이 놋북의 성능은 과연??...
천천히 벤치놀이를 즐겨보도록 하겠습니다. 좋은 하루 되세요 ^^..
