[2015.09.22~  by Mr.Madam]







오늘 올리는 내용은... 그간,, VHD연습을 진행하면서~ 꼭!! 해보고 싶었던 부분입니다 ^^..





ㅁ 글취지

  - 완제품 납품 PC의 경우~ 복구영역에 정품OS가 보관되어 있어~

    문제 발생시... 별도 백업툴로 백업해 놓지 않으면~

    복구시간 및 각종 업무용 유틸설치, 자잔한 설정등이 좀 난감합니다.

  - 그래서, 백업툴을 사용하지 않아도 되는,, VHD가 대안이 될 수 있을거 같은 생각을 해봤습니다.





ㅁ 하여.. 윈도우 제어판 시스템 이미지 백업 후 진행하는~ 좀 더 쉬운 방법으로 접근해 봤습니다 ^^..

   - 내용은 별게 없습니다~ 스샷이 좀 많아서.. 2회로 나눠서 올립니다^^.



   * 이번에는 WinPE부팅 등이 필요없고, 현재 백업하고자 하는~ 현 시스템에서 진행하면 됩니다.









[시스템개요 및 준비물]



* 기가-B85M-D3H, i5-4670, Ram 20G, Win8.1 Pro K (MBR방식 설치 됨)

* 별도 SSD : MX200 256G





★ 기존 OS와 연결되지 않은.. 별도의 서브 디스크(HDD or SSD)와 부팅에 사용할 디스크가 필요합니다.



 * 연결되지않은 디스크란??

  - OS디스크가 아닌 별도의 디스크에 게임 또는 사용자폴더, 임시폴더등이 설정되어 있으면~

    해당 디스크로는 시스템이미지가 백업되지 않습니다.

  - 즉, 부팅용으로 사용을 목적으로한 시스템백업이라면~ 시스템이미지 백업전에는 자잔한 사전작업이 좀 필요합니다.









[진행절차]

ⓛ 제어판에서 시스템이미지 백업하기

② 시스템백업이미지중 vhdx파일만 추출하기.

③ 추가사항. 생성된 이미지 탑제(후) 이것 저것 확인해 보기^^

④ 시스템이미지.vhdx를 다른 SSD에 옮겨서 부팅해 보기(==> 다음 게시글에서^^)

   * 해당 테스트는 SSD외장에서 진행하지 않고, 사타3포트에 연결해서 진행했습니다.









1. 윈8.1 시스템 이미지 백업하기



 제어판에서 파일히스토리를 클릭합니다.



 파일히스토리에서 시스템이미지 백업이 가능합니다^^.

  - 백업이미지를 저장할 드라이이브선택을 클릭합니다.



ㅁ 저는 서브로 사용중인 M550(F)에 저장할 예정입니다. (*MX100은 부팅디스크로 사용할 예정입니다.)

  -  백업이미지를 저장할 디스크인 M550(F:)을 선택하고 확인을 클릭합니다.



ㅁ M550((F:)가 선택되었으면, 좌측 하단 "시스템 이미지 백업" 을 클릭합니다.



 다음 클릭합니다.



ㅁ 백업할 드라이브를 선택하라고 합니다.

  - 시스템예약영역과 기존 OS영역(C:)이 디폴트로 체크되어 있습니다~~~ 다음을 클릭합니다.

     (*시스템예약영역은 클릭해제 하고 싶은데.. 안됩니다.)



 백업시작을 클릭합니다.



ㅁ 바로백업이 시작되고,, 백업 완료 화면입니다^^.

▲ 이상.. 클릭 몇번으로... 윈도우 시스템 이미지 백업이 완료되었습니다^^.








2. 시스템 백업 이미지 중 vhdx파일만 추출하기.





ㅁ 백업완료 후 폴더 상황을 살펴보면..

  - 백업후에... M550(F:) 드라이브를 보면~ 이전에 없었던 WindowsImageBackup 폴더가 생성되어 있습니다.

  - 이하 사용자/Backup~ 하위 폴더를 보니... 많은 파일들이 생성되어 있네요.

▲ 위 많은 파일들 중에서...

   - 사각 박스의 a7xxxx~~.vhdx 파일만 필요합니다. 즉,, OS영역이 .vhdx파일로 만들어져 있습니다.

     (* 바로위 47,10KB크기의 vhdx 파일은 시스템예약영역 파티션으로 보입니다)




ㅁ 목적은?? OS용 vhd 또는 vhdx파일 추출이니~

   - a7xxxx~~.vhdx 파일만 남겨 두고, 나머지는 모두 삭제해 버립니다.

   - 그리고, 파일명을 win81.vhdx로 바꿔주었습니다.

▲ 이상으로 부팅에 필요한~ 이미 윈도우와 드라이버 유틸등이 모두 설치된 vhdx파일 확보되었습니다^^.

   - OS가 설치된 vhd 또는 vhdx파일인 확보되면... 사실 99% 끝났습니다^^.

   - 나머지는 부팅할 디스크에 복사 후 BCD 등록만 해주면 됩니다. (* 다음 게시글을 참고해 주세요.)










※ 참조 : 생성된 시스템 이미지 vhdx파일 살펴보기!!



*  저도 처음 입문한 터라... vhd와 vhdx파일에 대해서 아직 잘 모릅니다 ^^;;

   - 기존 OS영역의 사용량이 53G정도 되는데.. 백업된 이미지의 크기는 약 27GB정도 되는군요.. 좋네요 ㅎㅎ

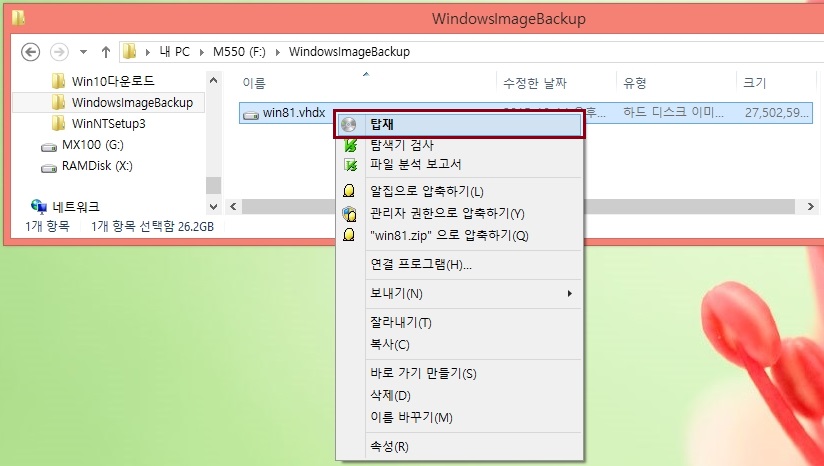

ㅁ 우선.. win81.vhdx파일을 마우스 우클릭하여 탑재(마운트)를 클릭합니다.




ㅁ 그러나,  탑재(마운트)할 수 없다고 나오네요.

   -  diskpart명령으로 활성화 및 연결, 문자열할당등을 해주어야 하는데.. 저는 디스크관리자로 진행합니다^^.



ㅁ 디스크관리자를 열어서 살펴봅니다

   - 기존 OS 볼륨명(Main)과 동일한 문자열이 할당되지 않은 Main볼륨명을 가지 디스크 4가 존재 합니다.



ㅁ Main(H:)로 문자열을 할당해 주고, VHD파일의 속성을 살펴봅니다.

▲ 백업이미지 VHD파일의 속성을 살펴보면...

  - 파티션형식은 GPT로 되어 있습니다. (* 기존OS는 MBR파티션입니다. 이후 보시면 상관없습니다.)

  - 즉, 시스템백업이미지.vhdx는?? GPT파티션형식이고, 기존 백업 디스크 파티션 용량을 Maximum용으로 하는

    동적확장 vhdx 파일임을 확인했습니다.

    (*이후 게시글을 보시면~ GPT파티션형태의 vhdx파일이 MBR형태의 SSD에서 잘 작동합니다..^^.)




ㅁ 이후 win81.vhdx파일 복사  BCD작업위해 마우스 우클릭후 꺼내기(마운트해제) 클릭합니다^^.






* 부팅디스크작업 및 부팅은 다음 게시글에서~~

이상으로 Win8.1 기존 시스템 이미지 백업 및 vhdx준비작업을 마칩니다^^.










~~~~~~~~~~~~~~

에러노트 및 미해결사항

~~~~~~~~~~~~~~

* 시스템이미지백업시 .vhdx의 크기가 현재 SSD의 파티션 크기 및 동적확장으로 잡힙니다.

  - 동일디스크에서~ vhd방식으로 OS운영하려고 하면...

    백업이미지.vhdx 파일이 동적 확장되면서~ 디스크 공간 부족 발생합니다.

  - 즉, 백업된 VHD파일로 부팅 작업전에... .vhdx동적확장 최대 크기를 줄여주거나, 더 큰 디스크로 바꿔주야 합니다.

     vhdx줄이는 방법??은 아직 저도 공부중이라... 안해봐서.. ㅠㅠ
